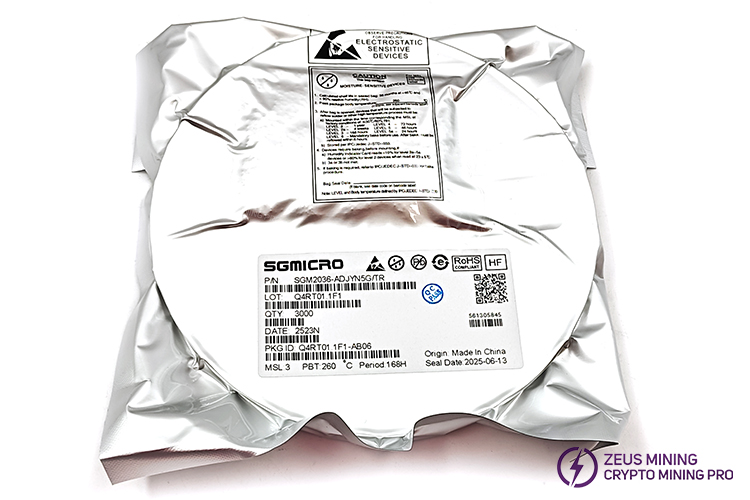

SGM2036-ADJ SQ7JK LDO 0.8V

SGM2036-ADJ 300 mA, baja potencia, baja caída, reguladores lineales de RF Paquetes SOT-23-5

Los reguladores de voltaje lineal CMOS de baja potencia y baja caída SGM2036-ADJ funcionan con un voltaje de entrada de 1,6 V a 5,5 V y entregan una corriente de salida de hasta 300 mA. Son la elección perfecta para aplicaciones de bajo voltaje y baja potencia. Una corriente de tierra baja hace que esta parte sea atractiva para los sistemas de energía que funcionan con baterías. El SGM2036-ADJ también ofrece baja caída de voltaje para prolongar la vida útil de la batería en dispositivos electrónicos portátiles.

Marcado de chip SQ7.

Características:

Bajo voltaje de caída y protección contra sobrecarga térmica, Construido-en Doblar por atrás circuito de protección

Corriente de suministro baja de 20 μA y apagado controlado por lógica de 10 nA

Voltaje de salida ajustable

Función de descarga automática corta, corriente de salida de 300 mA

Alta precisión de voltaje de salida, tiempo de inicio rápido

Rango de temperatura de funcionamiento de -40 ℃ a +85 ℃

Aplicaciones:

Teléfonos móviles, teléfonos inalámbricos, tarjetas PCMCIA, módems, reproductores MP3, instrumentos portátiles, computadoras de bolsillo, agendas electrónicas, equipos portátiles/alimentados por baterías

Nota:

Cuando se utiliza LDO en productos portátiles, se debe prestar atención a los picos de voltaje que podrían dañar el SGM2036. En tales aplicaciones, se generarán picos de voltaje en la interfaz del cargador y el pin VBUS de la interfaz USB cuando los adaptadores del cargador y el equipo USB estén conectados en caliente. Además de esto, los productos portátiles se probarán en la línea de producción sin batería. El ingeniero de pruebas aplicará energía desde el pin del conector que se conecta con el polo positivo de la batería. Cuando la fuente de alimentación externa se enciende repentinamente, se generarán picos de voltaje en el conector de la batería. Los picos de voltaje serán muy altos y siempre exceden el voltaje de entrada máximo absoluto (6.0 V) de LDO. Para obtener un diseño sólido, el ingeniero de diseño debe eliminar este pico de voltaje. El diodo Zener es una solución económica y efectiva para eliminar tales picos de voltaje.
