HCF4051

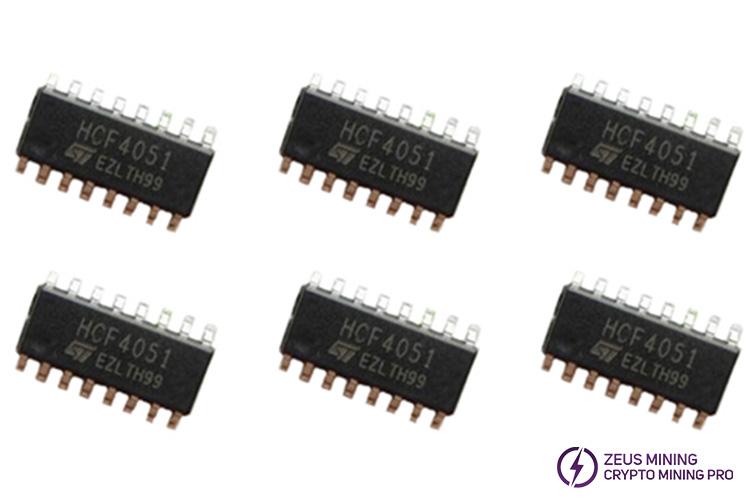

Multiplexor/demultiplexor analógico único de 8 canales HCF4051

El multiplexor/demultiplexor analógico HCF4051 es un interruptor analógico controlado digitalmente con baja resistencia de encendido y muy baja corriente de fuga. El dispositivo HCF4051 es un circuito integrado monolítico fabricado con tecnología MOS (Metal Oxide Semiconductor) y alojado en un paquete SO-16. Ampliamente utilizado en automoción, industrial, informática, consumo, etc.

Características:

Rango de temperatura: -55 a +125 °C

Baja resistencia "ON": 125 Ω (típ.)

Más de 15 V p.p rango de entrada de señal para VDD - VEE = 15 V

Alta resistencia "OFF", fuga de canal: ± 100 pA (típ.) en VDD - VEE = 18 V

Decodificación de direcciones binarias en chip

Alto grado de linealidad: < 0,5 % distorsión típ. a fIS = 1 KHz, VIS = 5 Vpp, VDD - VSS ≥ 10 V, RL = 10 kΩ

Disipación de potencia en reposo muy baja en todas las condiciones de suministro y entrada de control digital: 0,2 μW (típ.) VDD - VSS = VDD - VEE = 10 V

Características del interruptor combinado: RON = 5 Ω (típ.) para VDD - VEE = 15 V

Amplia gama de niveles de señal digital y analógica: digital 3 a 20, analógica a 20 V p.p.

Corriente de reposo especificada hasta 20 V

Rendimiento ESD

– HBM: 2 kV

– MM: 200 V

– CDM: 750 V

100 % probado para corriente de reposo
