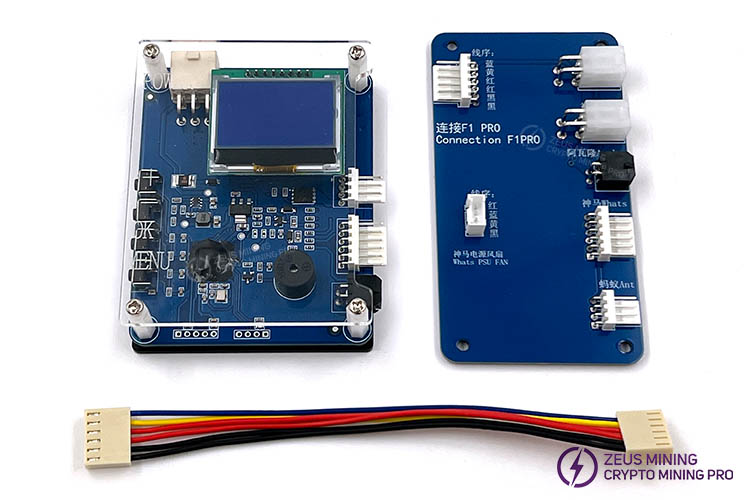

Probador de ventilador F1 para Antminer Whatsminer Avalon Innosilicon

Probador de velocidad del ventilador F1 / Probador completo de velocidad del ventilador / Detector de fallas del ventilador / Probador de velocidad del ventilador de la fuente de alimentación

El probador de ventiladores para mineros F1 puede probar la mayoría de los ventiladores PWM de 4 y 6 cables con un voltaje de funcionamiento de DC12V en el mercado. Es adecuado para Antminer, Whatsminer, Innosilicon, Avalon y otros mineros. Con la función de detección estándar de prueba de velocidad del ventilador, los resultados de la prueba se mostrarán directamente en la pantalla, lo que hace que sea conveniente e intuitivo ver si la velocidad del ventilador está a la altura del estándar. PWM se divide en dos modos: modo automático y modo manual, y el usuario puede cambiar el modo de prueba arbitrariamente. El idioma nativo se divide en chino e inglés, que el usuario puede cambiar libremente. La interfaz de funciones es simple y fácil de entender, lo que mejora en gran medida la eficiencia del trabajo del usuario.

Descripción de la interfaz del probador:

Parte de la interfaz:

Parte del botón:

Descripción del resultado de la prueba:

Fail: indica que la velocidad del ventilador es anormal y no cumple con el estándar;

Pass: indica que la velocidad del ventilador es normal y cumple con el estándar.

Instrucciones de uso:

Descripción de la interfaz de usuario:

1. El resultado de la prueba después de conectar el ventilador (válido cuando el modo actual es "Auto" y el modo "Manual" cerrará el resultado de la prueba);

2. La velocidad en tiempo real del ventilador bajo prueba;

3. Ajuste de la velocidad del ventilador, cuando PWM = 100%, el ventilador funcionará a toda velocidad; cuando PWM=50%, el ventilador funcionará al 50% de velocidad; cuando PWM=10%, el ventilador funcionará a menor velocidad;

Explicación de menús y funciones:

En la interfaz de usuario, presione brevemente el botón "MENU" una vez para ingresar al menú, presione el botón "+" o "-" para ajustar los parámetros y presione el botón "OK" para guardar la configuración después del ajuste. Después de ingresar al menú, presione brevemente el botón "MENÚ" para cambiar las opciones; cuando la opción es "Dispositivo SN:", presione "MENU" nuevamente para regresar a la interfaz de usuario.

1. Modo actual: (modo de ajuste de la velocidad del ventilador) tiene dos opciones, automática y manual. El modo automático puede probar rápidamente la velocidad del ventilador en etapas. El rango de ajuste de PWM del modo manual es de 10-100%, lo cual es adecuado para impulsar un ventilador no convencional (la parte del ventilador principal aumentará la velocidad cuando se reduzca el PWM, y la velocidad se reducirá cuando se reduzca el PWM). aumentó). Cabe señalar que después de cambiar al modo manual, la función de prueba de calificación de velocidad del ventilador se desactivará.

2. Prueba calificada de velocidad del ventilador: esta opción es válida en el modo de prueba automática. Después de encenderlo, muestreará y comparará la velocidad del ventilador detectada dentro del rango de tiempo de prueba automático establecido. Cuando se alcanza el tiempo de prueba, si la velocidad del ventilador es inferior a la configurada por el usuario, si la velocidad de prueba no está calificada, la bocina emite dos pitidos continuos y el "resultado de la prueba" en la interfaz de usuario se muestra como "falla"; si la velocidad del ventilador conectado y el tiempo de inicio alcanzan los parámetros establecidos por el usuario, se califica, la bocina suena una vez, el "Resultado de la prueba" en la interfaz se muestra como "Pasado".

3. Tiempo de prueba automática: significa el tiempo requerido para que un ventilador pase de 0 RPM a 6000 RPM después de que se enciende. El tiempo requerido para diferentes tamaños de ventiladores también es diferente. El tiempo se puede ajustar de acuerdo con la situación real (la unidad de ajuste es segundos), y establecer un tiempo de prueba razonable puede mejorar efectivamente la eficiencia de la prueba del ventilador. Al probar un ventilador que funciona normalmente, la pantalla también muestra una falla. Puede intentar aumentar el tiempo de prueba automático y presionar OK para guardar después del ajuste.

4. Velocidad de prueba: tome el ventilador Nidec12038 (Antminer) como ejemplo, una velocidad de ventilador calificada debe ser de 6000 RPM o superior, podemos establecer el parámetro de "velocidad de prueba" en "6000" en esta opción; Puede presionar prolongadamente "+" o "-" dos teclas para un ajuste rápido de parámetros.

5. Idioma: el texto que muestra el dispositivo tiene dos idiomas, a saber, chino e inglés.

6. Sonido: cuando el parámetro está "Encendido", el usuario presionará el botón y habrá un sonido de aviso correspondiente, y el resultado de la prueba del ventilador también tendrá un sonido de aviso. Cuando el parámetro está "apagado", todo el dispositivo está en modo silencioso.

7. Restaurar energía: se refiere al tiempo que tarda en restaurarse la fuente de alimentación del ventilador después de presionar brevemente el botón “MENÚ”. La configuración predeterminada es de 10 segundos. Puede configurar los parámetros óptimos de acuerdo con las necesidades de prueba reales.

Otras instrucciones:

Debido al espacio limitado en la placa de circuito del probador, solo se instala el zócalo de interfaz de ventilador común. Si tiene conocimientos profesionales de circuitos, puede expandir la interfaz de prueba de acuerdo con la definición de pin a continuación.

Definición de pin del zócalo del ventilador:

PWM: señal de control de velocidad del ventilador

SPEED: señal de medición de velocidad del ventilador

+12V: polo positivo del ventilador

GND: polo negativo del ventilador

Nota: Al probar el ventilador del minero, es necesario mantener el flujo de aire de la parte delantera y trasera del ventilador sin obstrucciones. De lo contrario, incluso un buen ventilador puede fallar cuando se prueba.
