Accesorio de prueba de tablero de hash multifuncional Avalon A320X

El dispositivo de prueba Avalon A320X puede mostrar visualmente la ubicación de la falla durante la prueba. Es adecuado para la detección de fallas de mineros de las series A10, A11, A12 y A1346. Los modelos de chips probados incluyen A3205, A3204, A3203, A3202, A3201, A3200, A3200C, etc. El uso de este dispositivo de prueba puede ayudar a los mineros a detectar rápidamente fallas en la placa hash y reducir las pérdidas de costos durante el mantenimiento.

Para dispositivos de prueba con pantalla, los resultados de la prueba se pueden ver directamente deslizando la pantalla del dispositivo sin conectarse a una computadora.

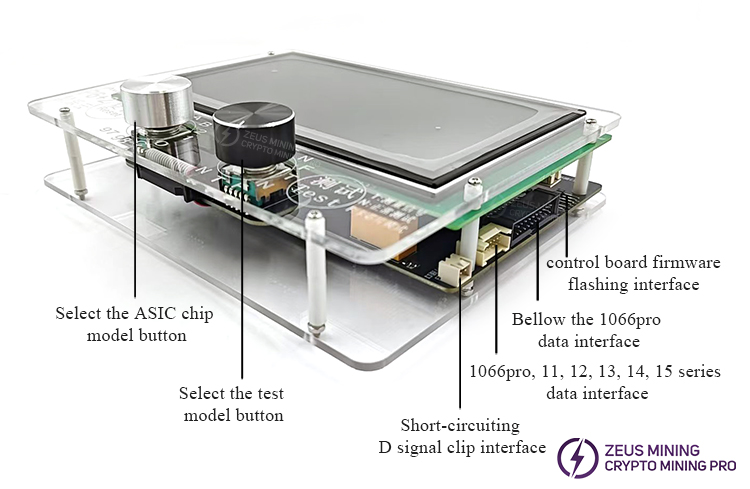

Descripción de la interfaz del producto:

Descripción de la función:

1) La función de quemar el tablero de control: la perilla del dispositivo no necesita seleccionar la marcha; al conectar el cable de datos al tablero de control, es necesario asegurarse de que el contacto sea bueno y que la secuencia del cable no se invierta; el software de la computadora para ver los resultados de las pruebas debe estar apagado, y luego abrir el quema de software de; seleccione el puerto correspondiente en el quema de software, que se puede encontrar en el administrador de dispositivos de la computadora.

2) Señal de medición T: seleccione este engranaje al reparar un tablero hash defectuoso, busque la posición a medir en el tablero hash, coloque el bolígrafo multímetro en su lugar, Presione el interruptor de pie; Después de ver los resultados de la prueba del multímetro, suelte el interruptor de pie, cambie la posición y repita los pasos anteriores.

3) N Prueba normal: seleccione el modelo de chip correspondiente para probar si el tablero hash es normal. Durante la prueba, es necesario pisar el interruptor de pie durante mucho tiempo. La desconexión a mitad de camino hará que la prueba de apagado falle. Si el tablero hash no está conectado o la señal MT del tablero hash es anormal, El programa de prueba no se ejecutará, Hasta que zumbador.

4) Modo de chip de cortocircuito F: para señales C y CK normales, el resultado de la prueba es 0 o menos que el número de chips, después de alcanzar esta posición, el clip del chip de cortocircuito se conecta al tablero hash (el + rojo está conectado al D señal, negro - está conectado al chip del tablero hash -), presione y mantenga presionado para iniciar la prueba, por ejemplo, cortocircuito entre el No. 10 y el No. 11. Si informa 0 o 9, significa que es anormal antes el 10. Si informa 10, significa que es normal antes del día 10.

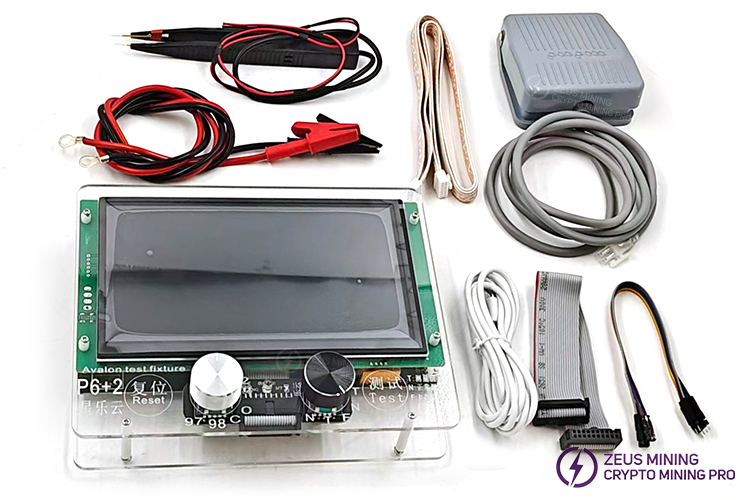

Listas de productos:

① Host de la accesorio de prueba

② Cable de datos de 14 pines

③ Cable de datos de Type C a USB

④ Cable de datos de la accesorio de prueba Avalon

⑤ Cable plano para programación del firmware de la placa de control

⑥ Interruptor de pie del accesorio de prueba

⑦ Rojo y negro pinza de cocodrilo cable de alimentación

⑧ D clip de cortocircuito de señal

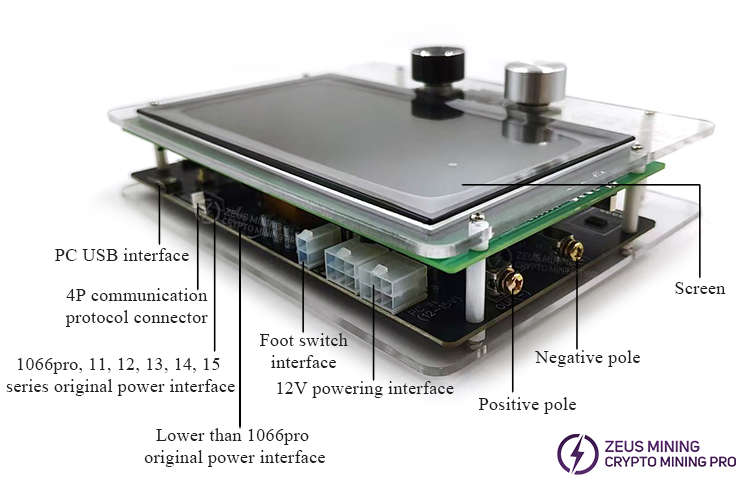

Descripción de la interfaz del producto:

① Cable del accesorio de prueba: conectado al dispositivo de prueba y a la placa hash;

② Adaptador de alimentación de 12 V: utilice la fuente de alimentación APW3+ para alimentar el dispositivo;

③ Interruptor de pie del accesorio de prueba: se utiliza para controlar el encendido/apagado del circuito y la corriente de salida;

④ y ⑤ Cable de alimentación con pinza de cocodrilo rojo y negro: conecte los electrodos positivo y negativo del accesorio de prueba y la placa hash respectivamente.

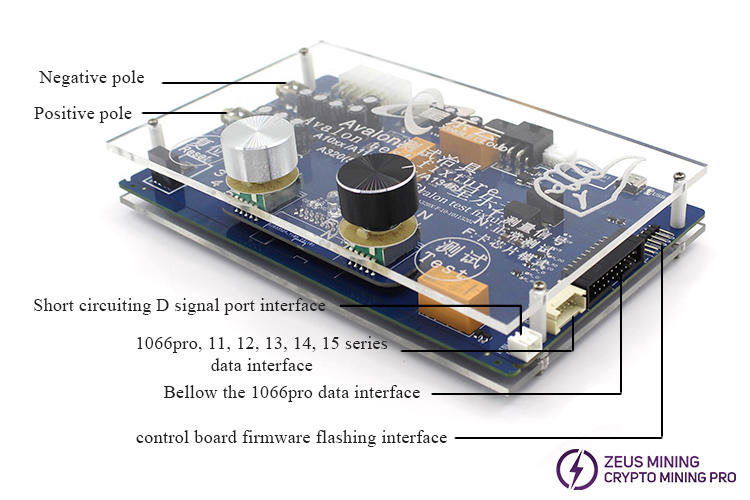

Imagen del producto del accesorio de prueba de versión sin pantalla:

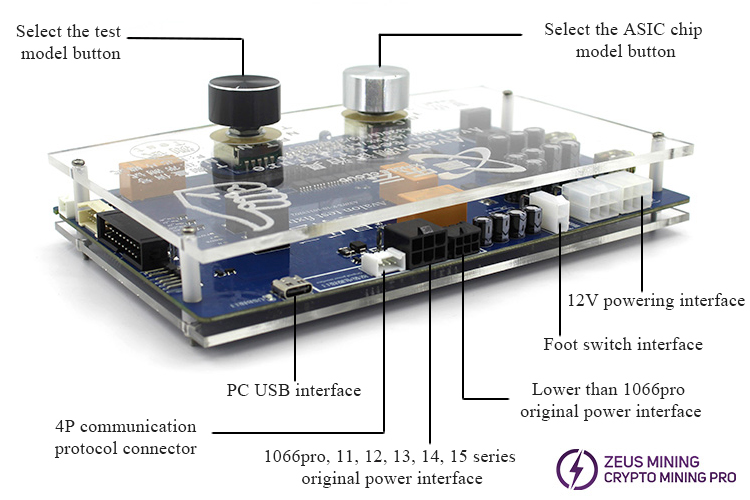

Descripción de la interfaz del producto:

Listas de productos:

① Host de la accesorio de prueba

② Cable de datos de 14 pines

③ Cable de datos de la accesorio de prueba Avalon

④ Cable de datos de Type C a USB

⑤ Rojo y negro pinza de cocodrilo cable de alimentación

⑥ Interruptor de pie del accesorio de prueba

⑦ Cable plano para la programación del firmware de la placa de control

⑧ D clip de cortocircuito de señal

Imagen del efecto de prueba:

① y ② Cable de alimentación con pinza de cocodrilo roja y negra: conecta los electrodos positivo y negativo de la accesorio de prueba y la placa hash respectivamente;

③ Cable de la accesorio de prueba: conectado a la accesorio de prueba y a la placa hash;

④ Adaptador de alimentación de 12 V: utilice la fuente de alimentación APW3+ para alimentar el dispositivo.;

⑤ Cable Type C a USB: se conecta al probador y al puerto USB de la computadora para ver el registro de fallas.

⑥ Interruptor de pie del accesorio de prueba: se utiliza el interruptor de pie para controlar el encendido/apagado del circuito y la corriente de salida.

Introducción a la función y el uso del probador de tablero hash multifunción Avalon A320X:

Además, también necesitamos preparar una base de enfriamiento de placa hash de 1800 RPM y una fuente de alimentación APW3++.

La base de enfriamiento de placa hash de 1800 RPM se utiliza para ayudar a la placa hash a disipar el calor;

La fuente de alimentación APW3++ se utiliza para alimentar la placa hash;

¿Cómo utilizar el accesorio de prueba para flashear el firmware de la placa de control?

La diferencia entre estos dos dispositivos es que tienen y no tienen pantalla, pero sus funciones y puertos son los mismos.
