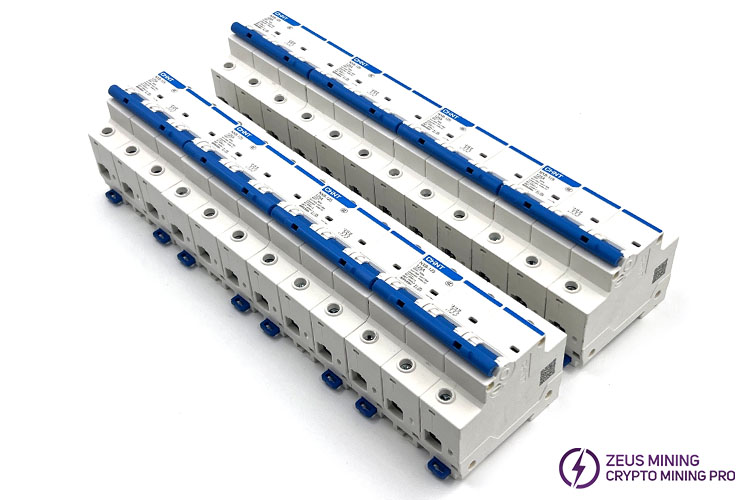

Disyuntor NXB-125 100A 125A

El disyuntor miniatura Chint NXB-125 100A 125A es un dispositivo de protección para la distribución de energía terminal con excelente rendimiento y amplias aplicaciones. Se utiliza comúnmente en parques mineros ASIC, unidades de potencia PDU, plantas industriales, equipos eléctricos independientes, etc. Cuando se utilizan simultáneamente varios aparatos eléctricos de alta potencia, provocando que la corriente supere la corriente nominal del disyuntor, este se dispara a tiempo para brindar protección contra sobrecargas y cortocircuitos al equipo y garantizar un funcionamiento estable.

El disyuntor NXB-125 cuenta con una carcasa de plástico blanco de apariencia sencilla, buen aislamiento y resistencia mecánica. El material de la carcasa es ignífugo y previene eficazmente la propagación del fuego.

Parámetros técnicos:

Nombre: Interruptor automático miniatura

Modelo: NXB-125

Número de polos: 1P, 2P, 3P, 4P

Tipo de disparador electromagnético: C, D

Corriente nominal: 100 A, 125 A

Tensión nominal: 230 V (1P), 400 V (2P, 3P, 4P)

Capacidad de corte: 10 kA

Método de cableado: Cableado con placa de presión

Método de instalación: Instalación sobre riel guía

Vida útil mecánica: 20 000 ciclos

Vida útil eléctrica: 6000 ciclos (100 A) 4000 veces (125 A)

Capacidad nominal de corte máximo en cortocircuito: 10 000 A

Capacidad nominal de corte en cortocircuito en funcionamiento: 7500 A

Tensión nominal soportada a impulsos: 4 kV

Funciones del producto:

1) Protección contra sobrecarga: Cuando se produce una corriente de sobrecarga en el circuito, es decir, cuando la corriente supera la corriente nominal del interruptor automático, este se dispara automáticamente después de un cierto tiempo y corta el circuito para evitar daños en los equipos eléctricos debido a una sobrecarga prolongada y accidentes como incendios causados por sobrecalentamiento de la línea. Por ejemplo, el interruptor automático se activa cuando la corriente de carga supera los 100 A o 125 A durante un tiempo prolongado.

2) Protección contra cortocircuito: Si se produce un cortocircuito en el circuito, la corriente de cortocircuito aumenta significativamente de forma instantánea. El disyuntor detecta rápidamente la corriente y se dispara rápidamente para cortar el circuito, protegiendo así los equipos y líneas eléctricas de daños por cortocircuito y previniendo consecuencias graves como incendios y quemaduras de equipos.

3) Protección contra subtensión: Cuando la tensión de alimentación es inferior a un valor determinado, el disyuntor se dispara automáticamente para proteger los equipos eléctricos y evitar que no funcionen correctamente debido a baja tensión o que se dañen por sobrecarga.

4) Larga vida útil: La vida útil del disyuntor NXB-125 es de 6000 veces (100 A) y 4000 veces (125 A), lo que cumple con los requisitos de uso frecuente y prolongado.

5) Larga vida útil mecánica: La vida útil mecánica puede alcanzar las 20 000 veces, con buena durabilidad y fiabilidad, lo que reduce la posibilidad de fallos debido al uso frecuente o prolongado.

Diagrama de anatomía interna:

Aplicación:

Diagrama de cableado:
