Amplificador operacional LMH6644

Descripción del Producto

El LMH6644 es un amplificador operacional de cuatro canales con retroalimentación de tensión y salida de riel a riel de alta velocidad para la placa de hash Antminer S21+ Hydro. Este chip único integra cuatro amplificadores operacionales independientes y está diseñado específicamente para el muestreo de señal de alta velocidad, la detección de corriente y los circuitos de almacenamiento en búfer de señal en chips de hash ASIC. Es ampliamente compatible con el circuito de acondicionamiento de señal de la placa de hash Antminer S21+ Hydro y es un componente clave para el muestreo de voltaje, el control de retroalimentación y la amplificación de señal.

El chip cuenta con un ancho de banda de 130 MHz, una velocidad de respuesta de 135 V/μs y una capacidad de salida de alta corriente de 75 mA en un solo canal. Opera en un amplio rango de voltaje de 2,7 V a 12,8 V con una sola fuente de alimentación, presentando baja distorsión y bajo consumo de energía en reposo. Su salida de riel a riel puede generar una señal completa dentro de los 40 mV del riel de alimentación, lo que garantiza la transmisión atenuada de señales de muestreo débiles del chip de hash.

En el circuito de la placa de hash Antminer S21+ Hydro, el LMH6644 se encarga del almacenamiento en búfer, la amplificación y el filtrado de las señales de muestreo de corriente y voltaje del chip ASIC. Adquiere señales analógicas de voltaje de operación y corriente de carga en tiempo real del chip ASIC, las normaliza a señales de voltaje estándar y las envía de vuelta al microcontrolador principal para completar la regulación de voltaje en bucle cerrado, la protección contra sobretensión y sobrecorriente, y la monitorización de la potencia de cálculo.

Parámetros eléctricos principales:

Especificaciones de canal: 4 amplificadores operacionales independientes (encapsulado SOIC14 de montaje superficial)

Producto ganancia-ancho de banda: 130 MHz (ganancia de voltaje 1x)

Velocidad de respuesta: 135 V/μs, sin distorsión de la forma de onda para señales de alta velocidad

Corriente de salida lineal: 75 mA por canal, corriente máxima de cortocircuito: 115 mA

Rango de alimentación: 2,7 V ~ 12,8 V (alimentación única), compatible con circuitos de alimentación de 5 V para placas de minería

Oscilación de salida: solo 40 mV desde el riel de alimentación, salida completa de riel a riel

Corriente de reposo de un solo canal: 2,7 mA, baja generación de calor, adecuada para entornos cerrados con refrigeración líquida

Temperatura de funcionamiento: -40 °C ~ +85 °C, cumple con los requisitos para el funcionamiento a alta temperatura a largo plazo de las máquinas de minería

Voltaje de offset de entrada: Máximo 5 mV, error de voltaje de muestreo controlable

Distorsión armónica total: -62 dBc, amplificación de baja interferencia para señales de computación débiles

LMH6644 dañado / Consecuencias directas de anomalías de rendimiento:

La falla del chip amplificador operacional, la ruptura del canal interno, la deriva de offset excesiva y los circuitos abiertos/cortocircuitos en la salida provocarán directamente voltajes de señal anormales en el chip ASIC S21+Hydro, lo que resultará en una falla general del sistema.

Consejos para reparación y reemplazo:

1. Diagnóstico de fallas: Use un multímetro para medir los voltajes de los pines de alimentación y de entrada/salida del LMH6644. Si el nivel de salida es fijo y no está correlacionado con la señal de entrada, el chip se considera dañado.

2. Estándar de reemplazo: Solo se deben usar LMH6644 originales. No se pueden sustituir por amplificadores operacionales de propósito general de baja velocidad, ya que un ancho de banda y una corriente de salida insuficientes seguirán causando voltajes de señal anormales en el chip ASIC.

3. Requisitos de soldadura: Utilice soldadura antiestática y de montaje superficial SOIC14 a baja temperatura para evitar dañar las pistas de la placa de hash con altas temperaturas.

4. Verificación posterior al reemplazo: Pruebe el voltaje de la señal de muestreo del chip de procesamiento bajo carga completa. Si vuelve al rango estándar y la tasa de hash se estabiliza, la reparación está completa.

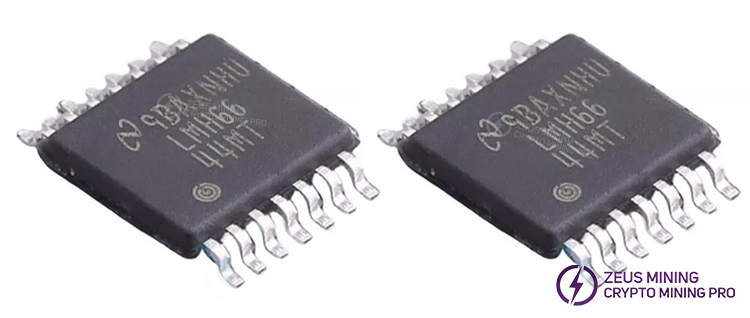

Exhibición del producto
