MBRL3045CT

Descripción del Producto

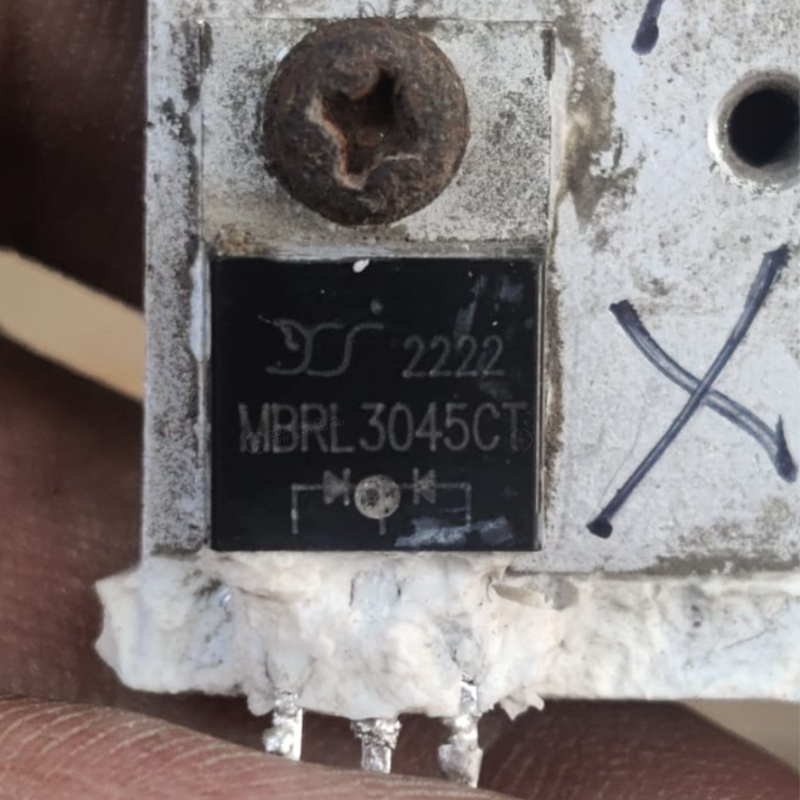

El MBRL3045CT es un diodo rectificador de barrera Schottky de doble cátodo común en un encapsulado de montaje superficial TO-220AB, con una capacidad nominal de 30 A y 45 V, diseñado para aplicaciones de rectificación de baja tensión, alta corriente y alta frecuencia. Su bajísima caída de tensión directa (Vf típica de 0,55 V a 15 A) y sus rápidas características de conmutación la convierten en la solución ideal para la resolución de problemas en los circuitos rectificadores secundarios de las fuentes de alimentación para equipos de minería Bitmain serie APW12.

Características del producto MBRL3045CT:

1. Baja caída de tensión directa, típicamente de 0,55 V a 15 A, lo que reduce las pérdidas por conducción y mejora la eficiencia energética.

2. Alta capacidad de corriente de sobretensión, con una resistencia a sobretensiones no repetitivas de más de 200 A, capaz de soportar impactos al encender el equipo.

3. Conmutación rápida, estructura de barrera Schottky, tiempo de recuperación inversa extremadamente corto, ideal para fuentes de alimentación conmutadas de alta frecuencia.

4. Encapsulado de montaje superficial TO-220AB, con excelente disipación de calor, ideal para la colocación automatizada y diseños de fuentes de alimentación de alta densidad.

5. Diodos duales de cátodo común, dos diodos integrados en un solo encapsulado, lo que ahorra espacio en la placa de circuito impreso.

Parámetros técnicos del MBRL3045CT:

Escenarios de reparación del MBRL3045CT:

En las fuentes de alimentación de la serie APW12, el MBRL3045CT realiza principalmente la función de rectificación de baja tensión y alta corriente en el lado secundario:

1. Rectifica la salida de pulsos de CA del lado secundario del transformador de alta frecuencia a CC.

2. Proporciona una rectificación eficiente para la línea de salida de 12 V, reduciendo las pérdidas por conducción.

3. Proporciona una salida de CC estable en conjunto con el inductor de salida y el condensador de filtro.

Puntos de reparación y reemplazo:

1. Descarga con la alimentación desconectada: Antes de la reparación, asegúrese de que la fuente de alimentación esté completamente desconectada y descargue el condensador grande con una varilla de descarga.

2. Desoldadura: Utilice una pistola de aire caliente (350~380 °C) y un soldador para retirar el componente MBRL3045CT, prestando atención a las almohadillas del disipador de calor.

3. Limpieza de las almohadillas: Retire la soldadura residual y asegúrese de que el nuevo componente se monte plano.

4. Tratamiento térmico: Las almohadillas en la parte posterior del MBRL3045CT funcionan como cátodo y superficies de disipación de calor; asegúrese de que la soldadura esté completamente humedecida durante el proceso.

5. Confirmación de polaridad: Estructura de cátodo común; el pin central es el cátodo (conectado a la almohadilla del disipador de calor) y los dos pines laterales son los ánodos.

6. Prueba de encendido: Después del reemplazo, mida primero el voltaje de salida sin carga (normalmente 12,1~12,5 V) y luego aplique gradualmente la carga para realizar la prueba.
