TPS61376RYHR

Descripción del Producto

Convertidor elevador TPS61376RYHR para la placa de hash Iceriver AL3

El TPS61376RYHR es un convertidor elevador no síncrono de alto voltaje para la placa de hash Iceriver AL3. Se utiliza principalmente para solucionar fallos comunes en el circuito elevador de las placas de hash AL3 (como la ausencia de salida de voltaje, potencia de cálculo insuficiente, reinicios repetidos, etc.). Incorpora un límite de corriente promedio de entrada y una desconexión de carga adecuada. El TPS61376 tiene un amplio rango de voltaje de entrada de 2,9 V a 23 V y puede proporcionar un voltaje de salida de hasta 25 V. Además, integra robustas funciones de protección, como protección contra sobretensión de salida, protección contra sobrecorriente ciclo a ciclo y apagado térmico.

Características del chip TPS61376RYHR:

• Amplio rango de voltaje de entrada y salida

– Rango de voltaje de entrada: 2,9 V a 23 V

– Rango de voltaje de salida: 4,5 V a 25 V

• Límite de corriente pico del inductor hasta 4,5 A

• Límite de corriente promedio de entrada programable: 0,1 A a 3 A

• Frecuencia de conmutación: 1,2 MHz

• Dos MOSFET integrados

– FET ISO: 40 mΩ

– FET de lado bajo: 50 mΩ

• Funcionamiento seguro y fiable

– Protección contra sobretensión de salida

– Protección contra sobrecorriente ciclo a ciclo

– Desconexión real entre entrada y salida durante el apagado EN

– Apagado térmico

• Umbrales EN/UVLO precisos

• Compensación de bucle externo

• Encapsulado VQFN HotRod™ Lite de 2,5 mm × 2,0 mm

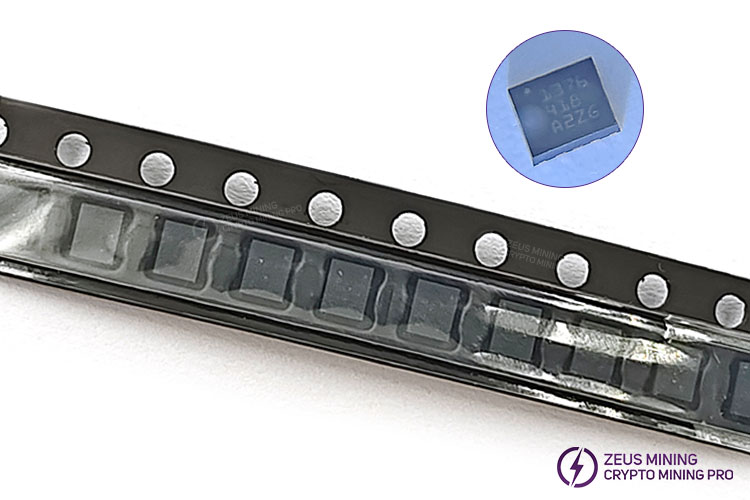

Exhibición del embalaje
