Descripción del Producto

Nota: PICkit4 está descontinuado; PICkit5 se enviará por defecto.

Programador depurador de circuitos PICkit 5

El depurador/programador de circuitos interno MPLAB® PICkit™ 5 de Microchip Technology permite la creación rápida de prototipos y la programación portátil y lista para producción de todos los componentes de Microchip, incluyendo dispositivos PIC®, dSPIC® y SAM (Arm®). Este kit funciona con el entorno de desarrollo integrado (IDE) MPLABX para proporcionar una interfaz gráfica de usuario (GUI) potente y fácil de usar para la depuración y la programación. El MPLAB PICKit 5 también puede utilizarse como depurador/programador independiente para aplicaciones móviles mediante conectividad Bluetooth®. Este versátil kit de programación permite la creación de prototipos y la depuración de soluciones de usuario. Desconecte e implemente su solución en campo. El MPLAB® PICkit 5 admite diversas interfaces, incluyendo JTAG de cuatro hilos, depuración de línea serie (SWD) y un puerto de comunicación virtual (VCP) UART de streaming. La placa adaptadora del depurador (AC102015) utiliza conectores estándar para los protocolos JTAG, SWD, ICSP y AVR. El PICkit5 cuenta con una función exclusiva de programador portátil y también puede alimentarse desde la placa de destino. Programar la imagen predeterminada es tan sencillo como pulsar el botón oculto bajo el logotipo. Los usuarios también pueden conectarse por Bluetooth mediante una aplicación móvil, explorar la tarjeta microSDTM instalada en la herramienta para encontrar diferentes imágenes y comenzar a programar la placa de destino directamente desde la aplicación.

Características/Capacidades:

• Se conecta al ordenador mediante un cable USB tipo C.

• Se alimenta mediante un cable USB o el destino, y opcionalmente puede alimentar el destino (hasta 150 mA).

• Un conector de programación SIL de 8 pines y la opción de utilizar varias interfaces.

• Programa dispositivos mediante MPLAB X IDE o MPLAB IPE. • Compatible con Programmer-To-Go (PTG) para dispositivos de programación de campo.

• Compatible con la aplicación MPLAB® PTG para iOS/Android, que permite seleccionar y gestionar imágenes de programas PTG mediante tecnología inalámbrica Bluetooth®.

• Compatible con el puerto de comunicación virtual (VCOM).

• Admite múltiples puntos de interrupción de hardware y software, un cronómetro y la depuración de archivos de código fuente.

• Depura la aplicación en su propio hardware en tiempo real.

• Depura a la velocidad máxima de funcionamiento del dispositivo.

• Establece puntos de interrupción según eventos internos.

• Supervisa los registros de archivos internos.

• Configura los controladores de pines.

• Compatible con nuevos dispositivos y funciones a través de paquetes nuevos o actualizados en MPLAB X IDE o MPLAB IPE.

• Indica el estado del depurador mediante la tira luminosa indicadora.

• Funciona en un rango de temperatura de 0 a 70 °C.

Programador de depuración de circuitos PICkit 4

El depurador/programador en circuito MPLAB PICkit4 hace que la depuración y programación de microcontroladores Flash PIC y dsPIC sea rápida y sencilla utilizando la potente interfaz gráfica de usuario del entorno de desarrollo integrado (IDE) MPLAB X versión 4.15. MPLAB PICkit 4 utiliza una interfaz USB 2.0 de alta velocidad para conectarse a la computadora del diseñador y se puede conectar al objetivo a través de un conector en línea único (SIL) de 8 pines. Este conector utiliza dos pines de E/S de dispositivo y líneas de reinicio para implementar la depuración en circuito y la programación en serie en circuito (ICSP). También hay una ranura para tarjeta micro SD, que puede suministrar energía automáticamente desde la máquina de destino, lo que significa que puedes llevar tu propio código contigo y programarlo en cualquier momento.

La programación de MPLAB PICkit 4 es más rápida que su predecesor y está lista para admitir dispositivos PIC y dsPICMCU. Además de un voltaje objetivo más amplio, PICkit 4 también admite interfaces avanzadas, como JTAG de 4 cables y depuración de cables en serie con pasarela de transmisión de datos, así como el uso de JTAG e ICSP de 2 cables para compatibilidad con versiones anteriores con placas de demostración, encabezados y sistemas de destino. PICkit 4 también tiene una función única de programador y listo y agrega una ranura para tarjeta micro SD para guardar el código del proyecto y alimentada por la placa de destino.

Al utilizar PICkit 4 para desarrollar sistemas integrados, los desarrolladores pueden utilizar la interfaz gráfica de usuario del entorno de desarrollo integrado (IDE) MPLAB X para depurar y programar. PICkit 4 utiliza una interfaz USB 2.0 de alta velocidad para conectarse a la computadora del ingeniero de desarrollo y se conecta al objetivo a través de un enchufe recto de 8 clavijas de una sola línea que admite interfaces de alta gama. Dichas interfaces de alta gama incluyen interfaces de depuración de cables serie y JTAG de 4 cables con pasarelas de transmisión de datos. Esperar. Además, puede ser compatible con versiones anteriores con placas de demostración, enchufes y sistemas de destino que utilizan JTAG de 2 cables y programación en serie en circuito (ICSP).

Parametros del producto:

Rendimiento más estable y compatibilidad más sólida adecuada para múltiples escenarios

Estabilidad económica auténtica oficial

Es adecuado para programar en diversas situaciones y también puede grabar archivos PIC de tablero hash.

Este producto requiere a alguien con experiencia

Exhibición del producto

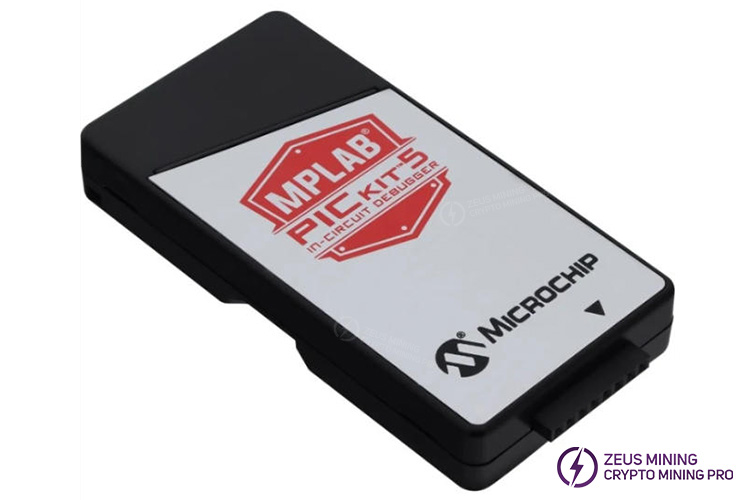

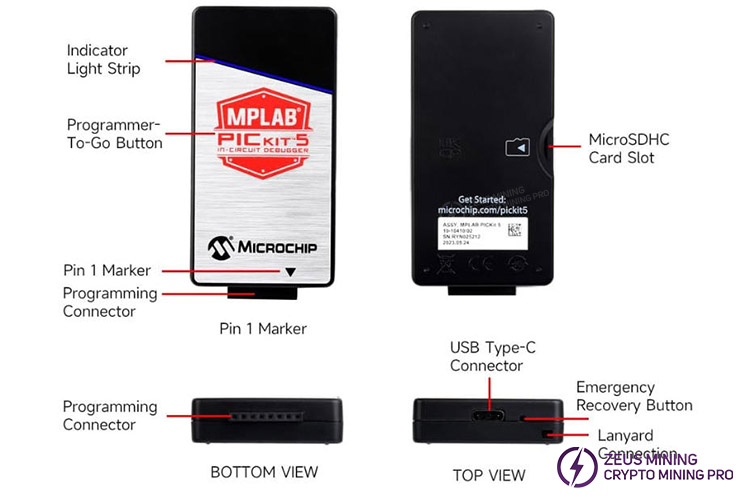

Programador de depuración de circuitos PICkit 5:

Programador de depuración de circuitos PICkit 4:

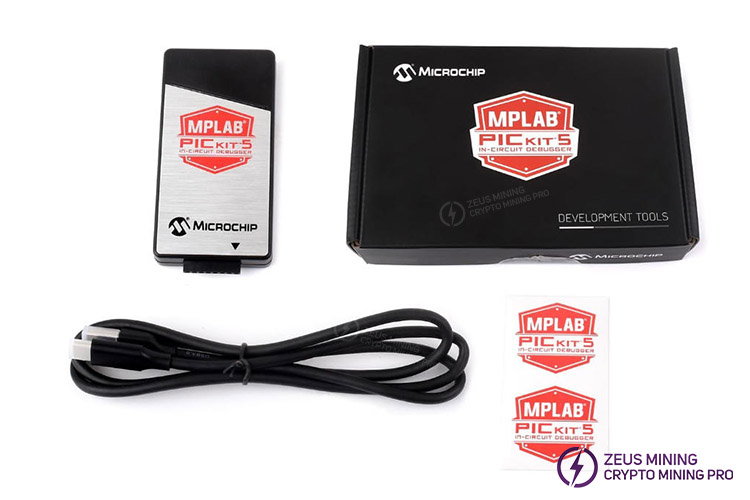

Exhibición del embalaje
