AP431SAN1TR-G1 GCC

Descripción del Producto

Reguladores de derivación de precisión ajustables AP431SAN1TR-G1 El AP431SAN1TR-G1 es un regulador de derivación ajustable de 3 terminales con estabilidad térmica garantizada en todo el rango operativo. Sus características de encendido agudo, bajo coeficiente de temperatura y baja impedancia de salida lo convierten en un reemplazo ideal para los diodos Zener en aplicaciones tales como fuentes de alimentación conmutadas, cargadores y otros reguladores ajustables. El AP431SAN1TR tiene una corriente de cátodo mínima baja para la regulación y un valor típico de 50 µA hace que el dispositivo sea ideal para aplicaciones con un consumo de energía muy bajo. El voltaje de salida del AP431SAN1TR-G1 se puede establecer en cualquier valor entre VREF (2.5 V) y el voltaje de cátodo máximo correspondiente (36 V). Hay dos niveles de tolerancia de tensión inicial disponibles a +25 °C, 0.5 % y 1 %. Este IC está disponible en el paquete SOT23. Por lo general, se utiliza como repuesto de reparación para la placa hash Antminer T17.

Función y síntomas de falla del chip con marcado GCC:

El AP431SAN1TR-G1, serigrafiado con GCC, es un chip de referencia regulador de voltaje paralelo ajustable de tres terminales de alta precisión en un encapsulado SOT-23-3. Se utiliza ampliamente en el bucle de retroalimentación CC-CC de la placa de hash Antminer serie S17, donde funciona con resistencias divisorias de voltaje para estabilizar y bloquear la tensión de salida principal de 12 V y diversas fuentes de alimentación de bajo voltaje. Cuando falla, provoca que el bucle de retroalimentación de potencia se descontrole, lo que resulta en un aumento continuo de la tensión de salida, sobretensión, circuito abierto del chip, una caída significativa de la tensión de salida, un colapso en la capacidad de carga de la fuente de alimentación, reinicios repetidos del minero, la imposibilidad de que la placa de hash se encienda y reconozca datos, y un desorden general en la fuente de alimentación.

Características del regulador de derivación AP431SAN1TR-G1:

Corriente catódica regulada mínima baja: 50 μA (Valor típico), 100 μA (máx)

Voltaje de salida preciso programable de 2.5 V a 36 V

Alta estabilidad bajo cargas capacitivas

Desviación baja del voltaje de referencia en el rango de temperatura completo: 11 mV típico

Capacidad de corriente de sumidero de 100 µA a 100 mA

Baja impedancia dinámica: 0.1 Ω (Valor típico)

Amplio rango de temperatura de funcionamiento: -40 °C a +125 °C

Aplicaciones del regulador de derivación ajustable AP431SAN1TR-G1:

Tablero hash minero ASIC, cargador, adaptador de voltaje, fuente de alimentación conmutada, tarjeta gráfica, referencia de voltaje de precisión.

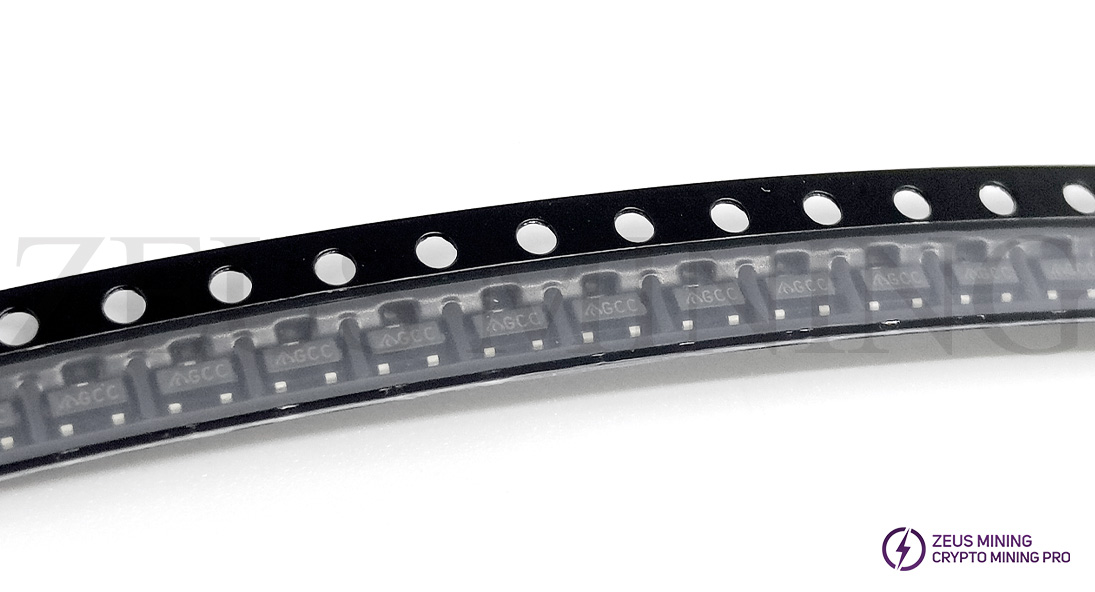

Exhibición del producto

Exhibición del embalaje

Visualización de efectos
