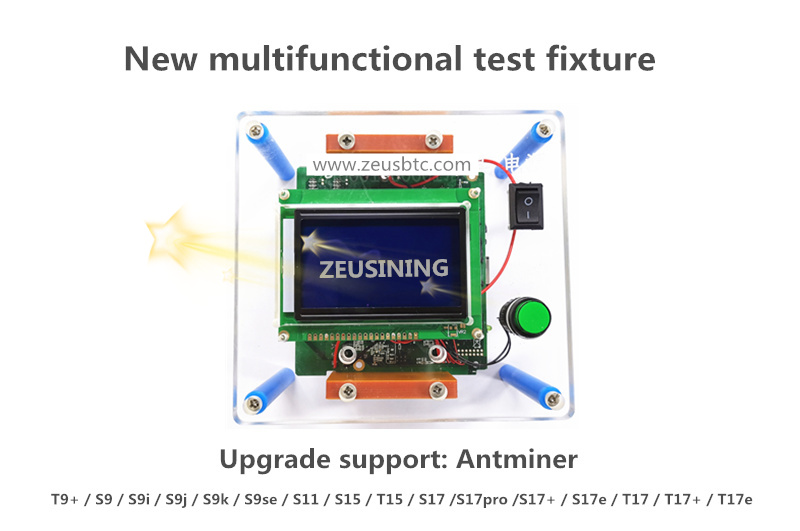

Accesorio de prueba de accesorio de chip universal Antminer

Accesorio de chips Antminer / accesorio de prueba Antminer / probador de hashboard / accesorio de prueba multifuncional

Este accesorio de prueba de temperatura constante de placa hash universal Antminer se utiliza para probar el estado del chip ASIC de la placa hash en Antminer S21+ Hydro, L9, S21Pro, S21 Hydro, T21, KS5PRO, KS5, KS3, S19Pro Hydro, S19Pro+ Hydro, S21, KA3, HS3, K7, D7, L7, S19kpro, S19XP, S19XP Hydro, S19Pro, T19 Hydro, S19 Hydro, S19jpro, S19j, S19+, S19jpro+, T19, S19, S19i, S17+, S17e, S17, S17pro, T17+, T17e, T17, S15, T15, Z15, S11, S9se, S9k, S9j, S9i, T9+, T9, Z9, Z9mini, S9, etc., para ayudarnos a reparar y reemplazar rápidamente los chips de la placa hash. Asimismo, el dispositivo de prueba Antminer es una herramienta esencial para reparar la placa hash Antminer.

Ventaja:

1. Preciso y eficiente: soluciona rápidamente los problemas del chip defectuoso y reduce en gran medida el tiempo de inspección;

2. Amplia gama de modelos de prueba: aplicable a la mayoría de las placas hash Antminer y debe probarse con los archivos de prueba de los modelos correspondientes;

3. Amplia gama de resolución de problemas: además de la falla del chip ASIC, también se puede utilizar para solucionar fallas del sensor de temperatura, fallas de impulso, fallas de LDO, fallas de tasa de hash CRC, etc.;

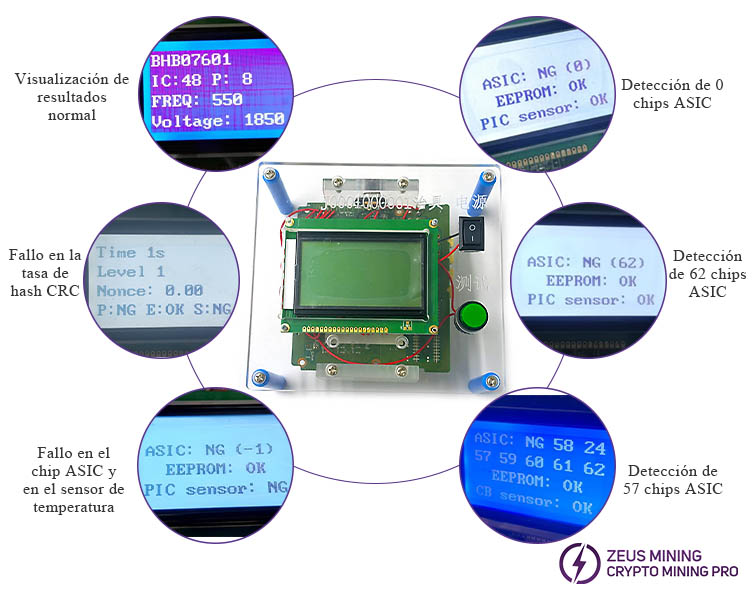

4. Pantalla LED de alta definición: pantalla clara, vista en tiempo real de los resultados de la resolución de problemas;

5. Se puede conectar a una computadora: conecte el dispositivo y la computadora a través de un cable USB a TTL para ver el registro de fallas de la placa hash completo.

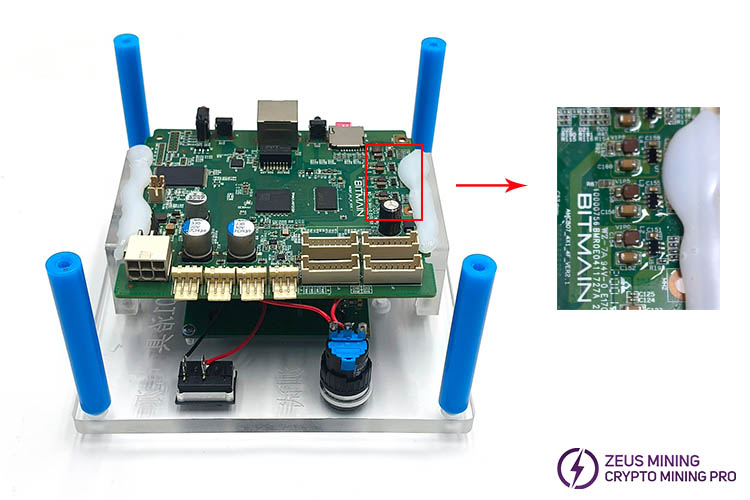

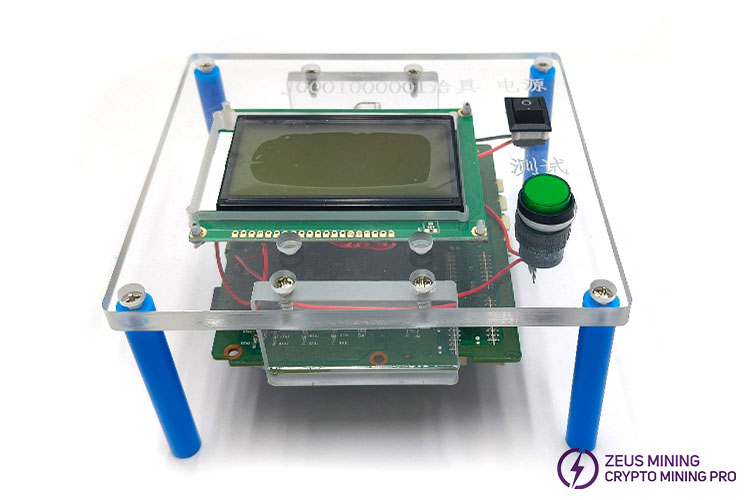

6. Aspecto sólido: la parte superior está hecha de una carcasa de acrílico, rodeada de marcos de soporte, y la placa base está fijada con adhesivo termofusible, que puede evitar eficazmente golpes y hacer que los componentes internos se aflojen y se dañen;

7. Tratamiento de aislamiento: la parte de alimentación de la placa base está tratada con pegamento aislante de revestimiento conformado para evitar daños causados por contacto accidental durante la prueba de manera efectiva;

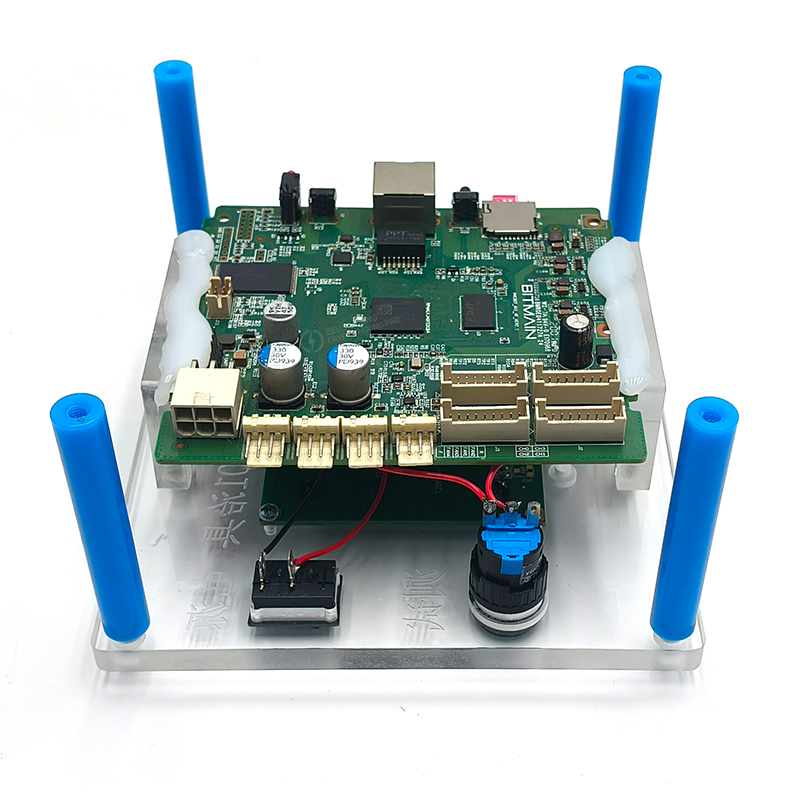

Diagrama del puerto de conexión：

① Interfaz de tarjeta TF

② Interfaz de alimentación de 12 V de Ring

③ Interfaz de línea de datos de prueba

④ Interfaz de línea de regulación de voltaje (se usa al probar mineros combinados)

⑤ Interfaz USB—TTL

⑥ Conector de alimentación de minero de 12 V

Accesorios del producto:

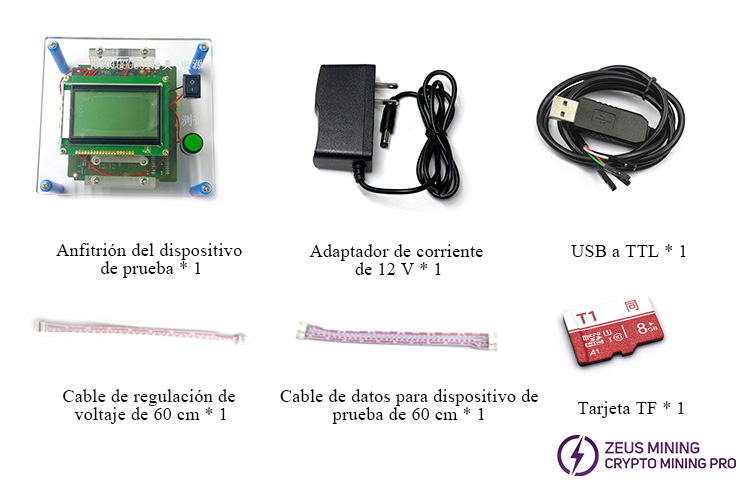

Solo listas de piezas del dispositivo de prueba:

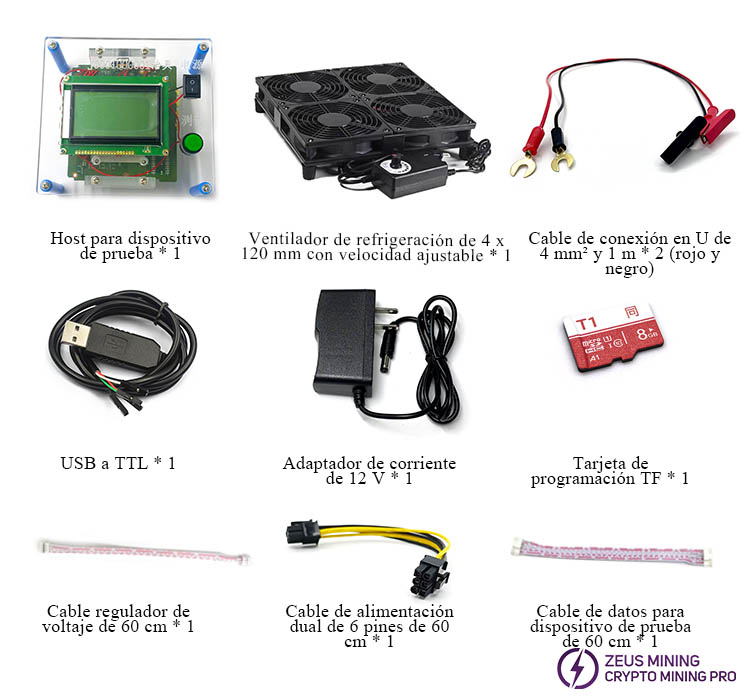

Con lista de piezas de la base de enfriamiento de 1800 rpm:

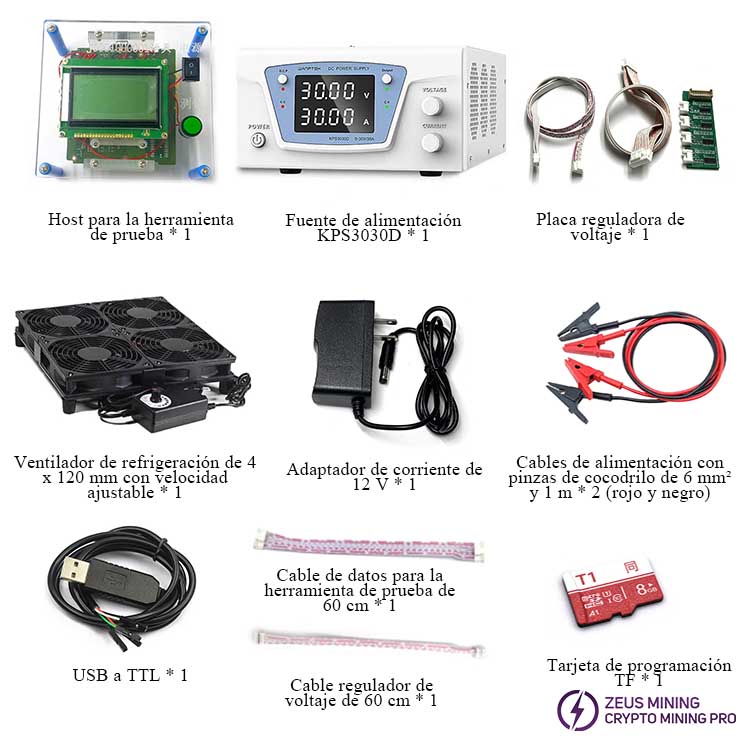

Con lista de piezas de la fuente de alimentación KPS3030D y la placa de regulación de voltaje:

Hay dos métodos para usar y conectar el dispositivo de prueba de dispositivo de chip universal Antminer:

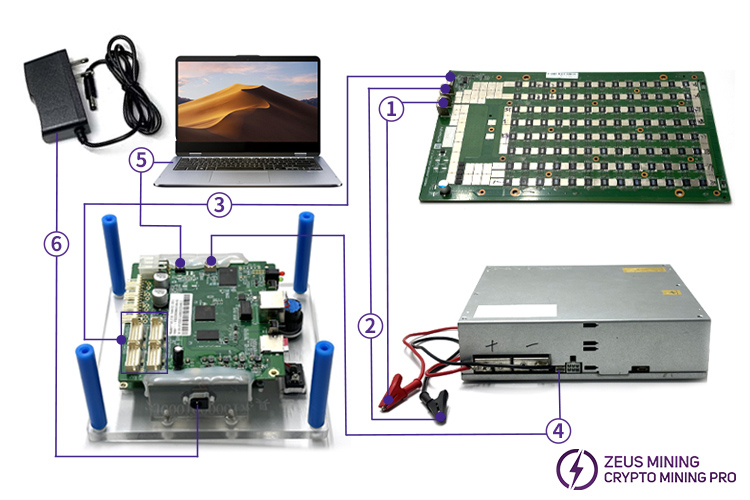

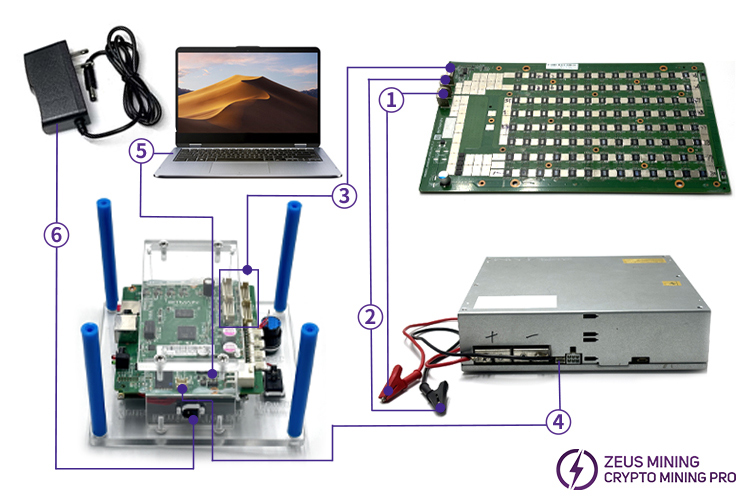

El primer método:

① y ② cable de alimentación con pinza de cocodrilo rojo y negro: conecte los electrodos positivo y negativo del dispositivo de prueba y la placa hash respectivamente;

③ Cable del dispositivo de prueba: conectado al dispositivo de prueba y a la placa hash;

④ Cable de regulación de voltaje de 4 pines: conectado a la fuente de alimentación original de Antminer y al dispositivo;

⑤ Cable USB a TTL: conectado al probador y a la computadora;

⑥ Interfaz de alimentación de 12 V: se utiliza para alimentar el dispositivo.

El segundo método:

① y ② Cable de alimentación con pinza de cocodrilo roja y negra: conecta los electrodos positivo y negativo del dispositivo de prueba y de la placa hash respectivamente;

③ Cable del dispositivo de prueba: conectado al dispositivo de prueba y a la placa hash;

④ Cable USB a TTL: conectado al probador y a la computadora;

⑤ Cable de regulación de voltaje de 4 pines: conectado a la placa de regulación de voltaje del probador Antminer y al dispositivo;

⑥ Interfaz de datos del dispositivo de prueba: conectado a la placa reguladora de voltaje del probador Antminer;

⑦ Interfaz de alimentación de 12 V: se utiliza para alimentar el dispositivo.

Consulte los siguientes artículos para conocer su uso:

Nueva versión del manual de dispositivos de prueba multifuncionales

Haga clic para: Accesorio de prueba de tarjeta TF

Importante:

Si el accesorio de prueba está dañado debido a las siguientes razones, no brindamos servicio posventa:

1. Conéctese a la interfaz de red de la placa de control principal del dispositivo de prueba para dañar el dispositivo de prueba;

2. No se puede utilizar la interfaz del ventilador en el tablero de control principal del dispositivo de prueba. Si el uso no autorizado causa daños al dispositivo de prueba, no brindaremos servicio posventa.
