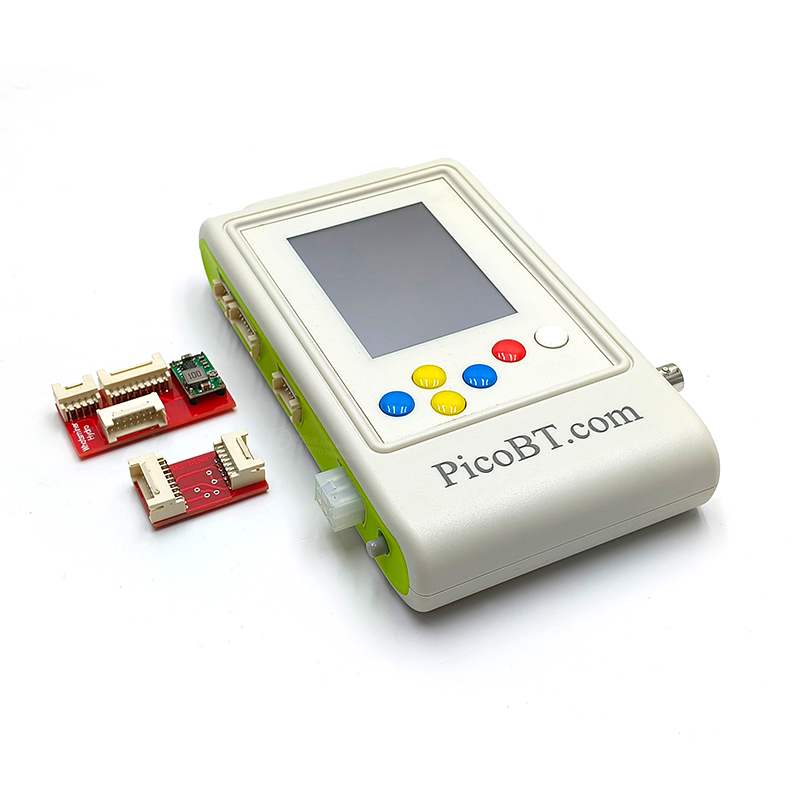

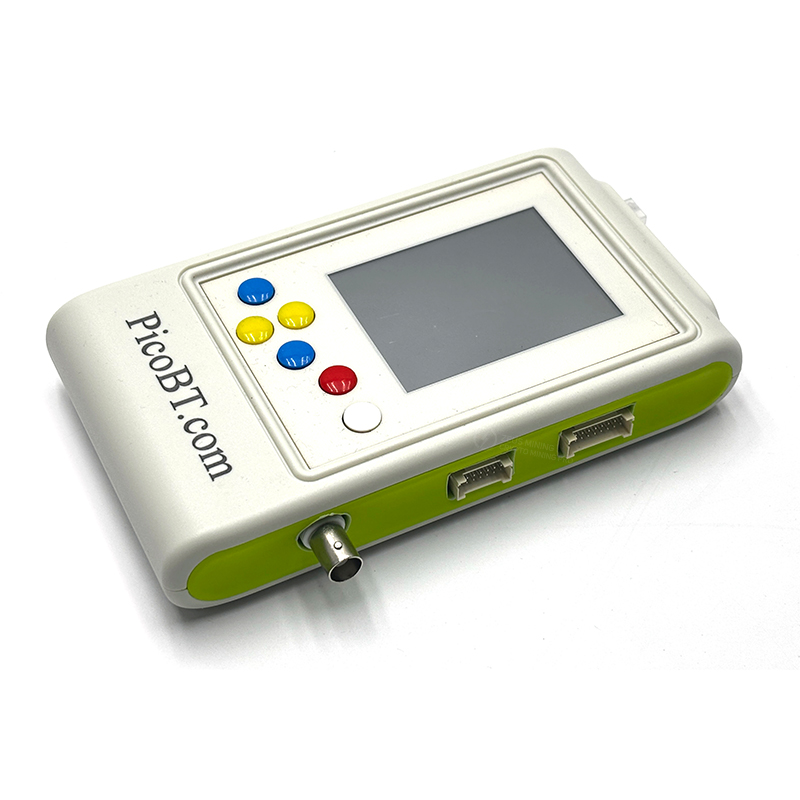

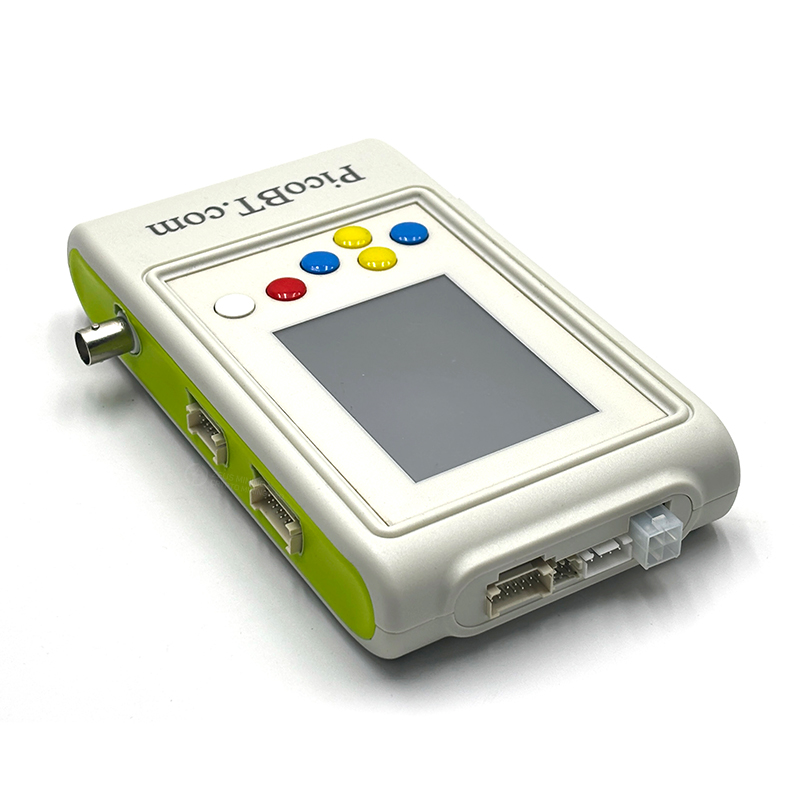

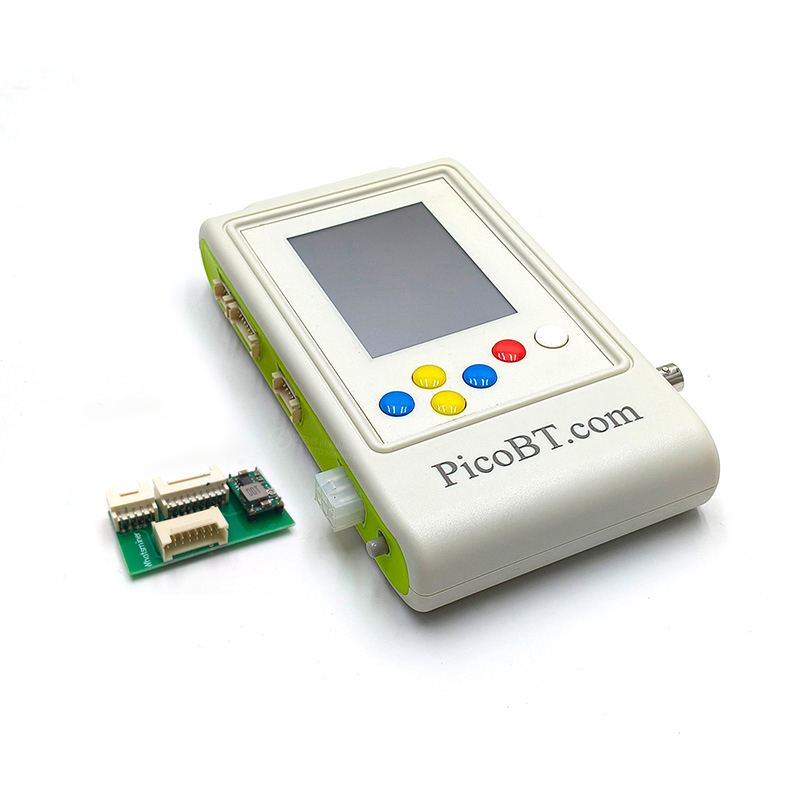

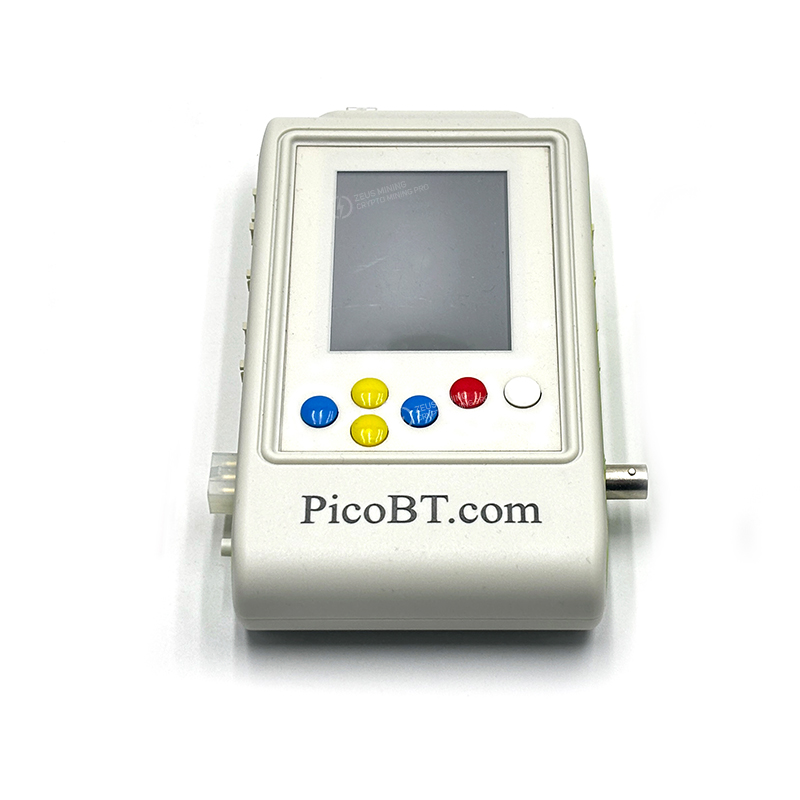

Probador de placa hash multifuncional PicoBT

PicoBT es un probador de mineros profesional que puede diagnosticar y reparar más de 88 tableros hash y 20 modelos de potencia de minero como Antminer, Whatsminer, Innosilicon, Aixin, Cheetah y Dragon.

En comparación con los métodos tradicionales de reparación de mineros, el probador PicoBT con sus características únicas puede reducir el tiempo de diagnóstico al menos 10 veces y aumentar 4 veces la precisión del diagnóstico en la resolución de problemas de componentes menores, a saber, Hashboards y unidades de fuentes de alimentación inteligentes. Además, es una herramienta de mantenimiento que integra el editor y probador de EEPROM.

Recordatorio: no intente descifrar el programa de accesorios. Una vez que el programa es atacado, la plantilla se bloqueará automáticamente, lo que provocará que no se pueda utilizar. ZEUS MINING no se hace responsable.

Amplia gama de modelos soportados:

• Más de 88 modelos de tableros hash, incluidos Antminer, Innosilicon, Whatsminer, etc.:

Antminer: S9, S9i, S9j, S9k, S9se, T9+, L3+, T17, T17+, T17e, T17pro, S17, S17+, S17e, S17pro, S11, T19, S19, S19pro, S19j, S19J pro, S19A, S19A pro, S19_88, T19Hydro, S19Hydro, S19J PRO No Pic, S19XP, S19AL, S19+, S19i, S19PRO Hydro+, S19PRO+, S19J PRO+, KA3, L7, S7, D7, K7, S15, T15;

Innosilicon: T1, T2, T3, T3+, S3, S3+, T3H, A4, A4+, A6, A6+, T2T, T2T+, T2Ti, T2Ts, T2Tz, T2Tzs, T2Tzu, T2Tza, T2Th, T2Ths, T2Thm, T2Thf, T2Th+, T2Ths+, T2Thm+, T2Thf+, T2Thl+, L1, L2, L2HU, L2HF, L2HL, L2HS, T1H;

WhatsMiner: M3V1, M3V2, M20, M20s, M21, M21s, M30s, M30s+, M30s++, M31s, M31s+, M32, M32s, M50, M50s;

Aixin, Cheetah, Aladdin y Dragón: A1, Q3, F1, T5, T1.

• Admite pruebas de más de 20 modelos de fuentes de alimentación:

Innosilicon: G1138, G1240, G1266, G1286, G1306, QB2412-B, QB2412-C

Whatsminer: P21, P20, P21e, P21d, P221, P222C

Antminer: APW8, APW9, APW9+, APW12

Aixin, Cheetah: TT240015P, HQ2500-A02

• EEPROM Flash y Editor:

Antminer (serie S11, 17) y tablero de hash Whatsminer.

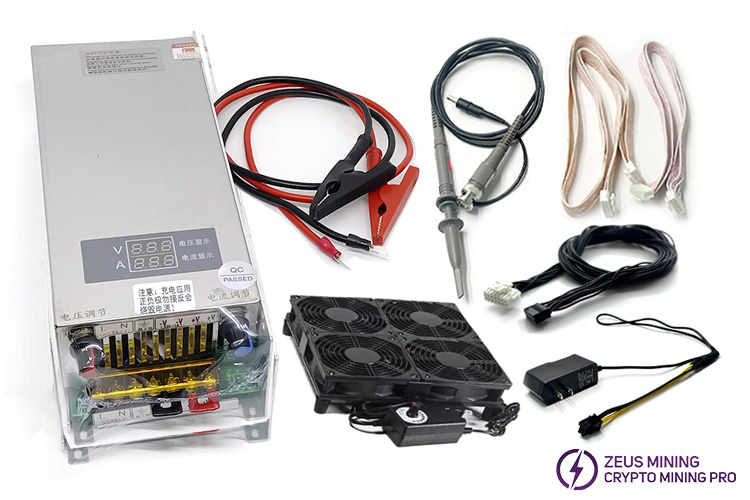

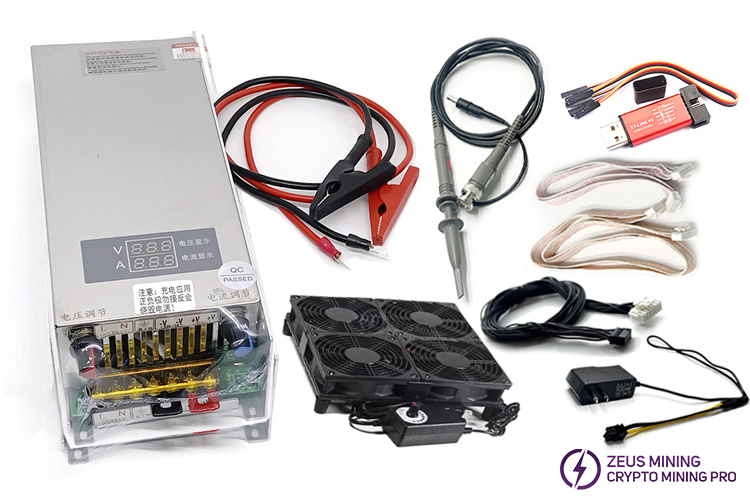

Compre el dispositivo de prueba PICOBT y le daremos una sonda de osciloscopio adicional y 3 cables de dispositivo de prueba; Bienvenido a comprar.

Kit de sonda de osciloscopio P6020

Cable de dispositivo de prueba 9*2 60cm

línea de datos whatsminer

Cable de dispositivo de prueba Innosilicon 7*2 60cm

Además, el probador debe usarse con una fuente de alimentación de CC de alta potencia WANPTEK, que es adecuada para la mayoría de las placas hash de mineros.

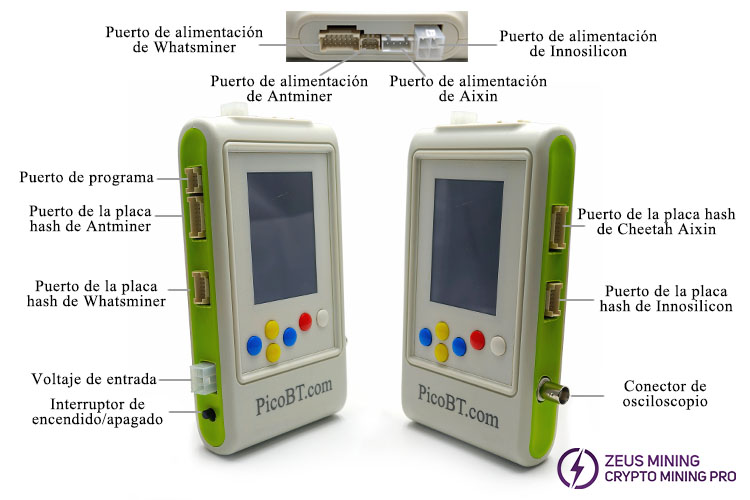

Descripción del puerto del probador:

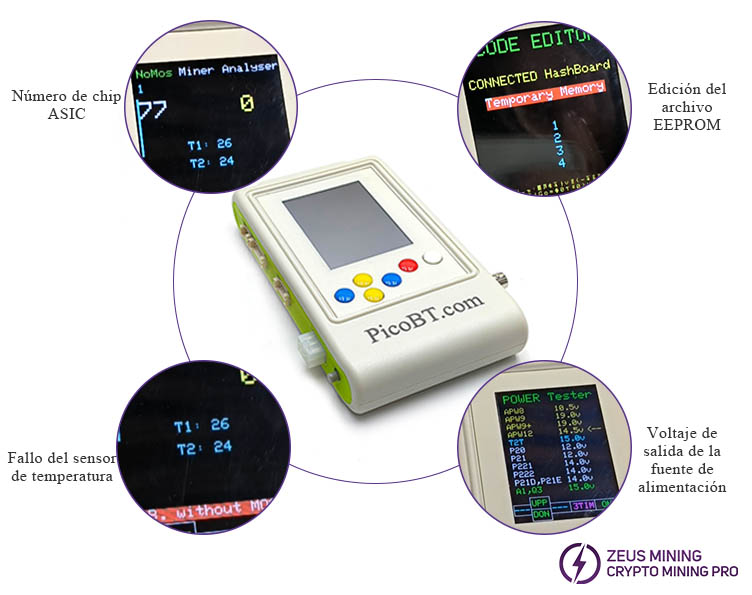

Ventajas del producto del probador PicoBT:

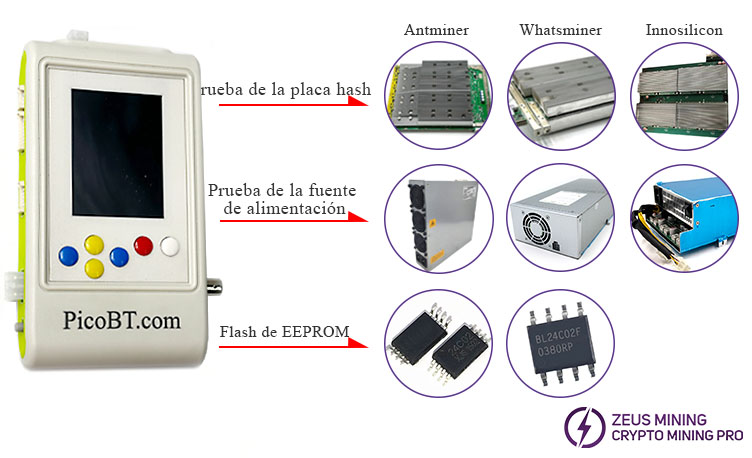

• Modelos: solucione problemas de 88 modelos de tableros hash y 20 modelos de PSU inteligentes con un solo probador universal y sincronice los números de serie de los tableros hash.

• Velocidad y precisión: con el probador PicoBT, cualquier daño en la placa hash y chips saludables se pueden detectar 10 veces más rápido; la velocidad de detección es rápida y precisa.

• Habilitación de PSU: además de diagnosticar fallas con placas hash, este probador puede solucionar problemas en más de 20 modelos de fuentes de alimentación inteligentes.

• Editor de EEPROM: Puede sincronizar los tableros hash con diferentes números de serie dentro del minero para que los números de serie de todos los tableros hash sean consistentes para que la máquina minera pueda iniciarse y funcionar normalmente. Es adecuado para Antminer S9se, S9k, S11, 17 series, 19 series hash boards y todas las tablas hash de Whatsminer. No es necesario conectar una fuente de alimentación a la placa hash y no se requiere una computadora.

• Versatilidad: capacidad de probar hashes con diferentes precisiones y modos para detectar chips débiles además de sanos y rotos. Además, las capacidades de prueba de Smart PSU no requieren ninguna computadora, lo que convierte a PicoBT en un probador universal único.

Cómo usar el probador PicoBT:

Primero, conecte la placa hash, la fuente de alimentación y el probador. El efecto de conexión es el siguiente:

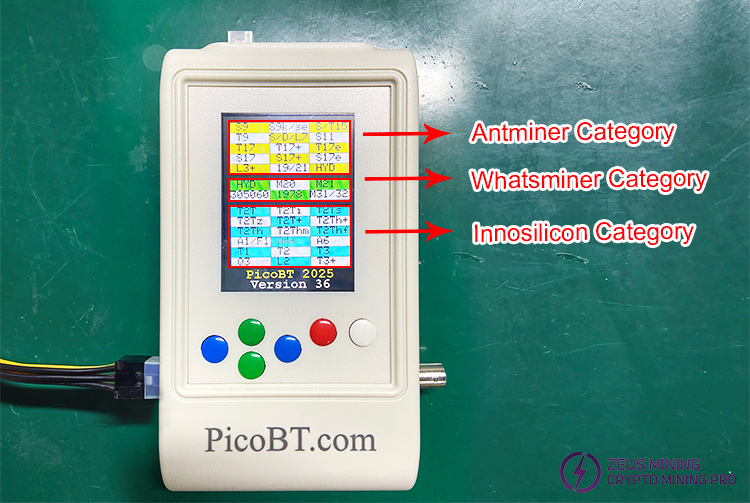

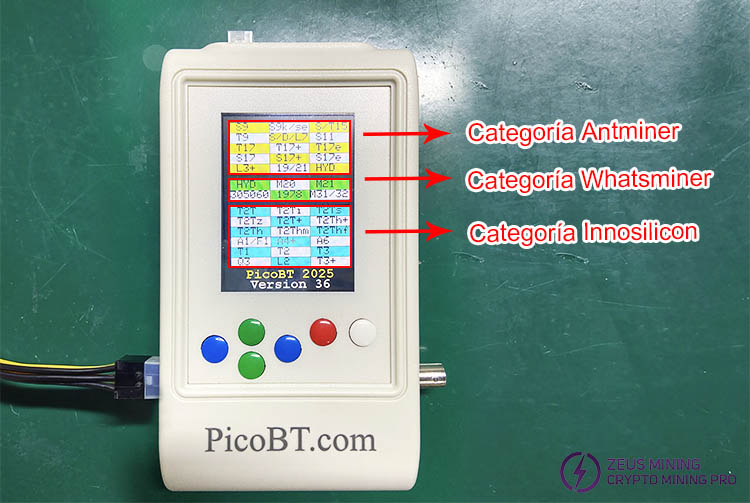

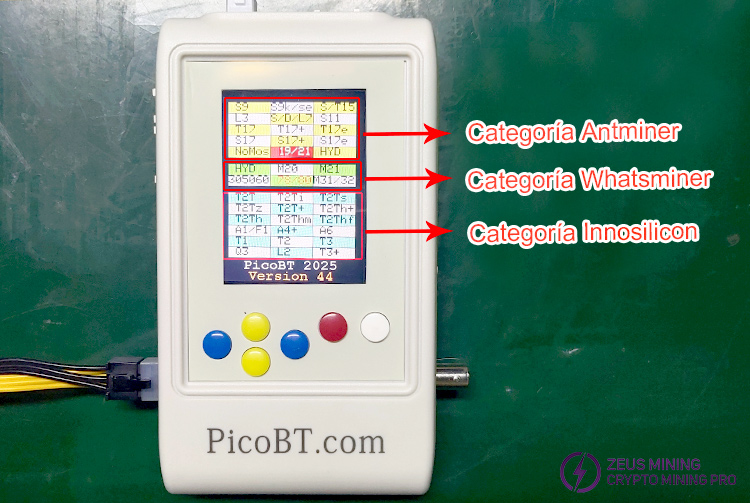

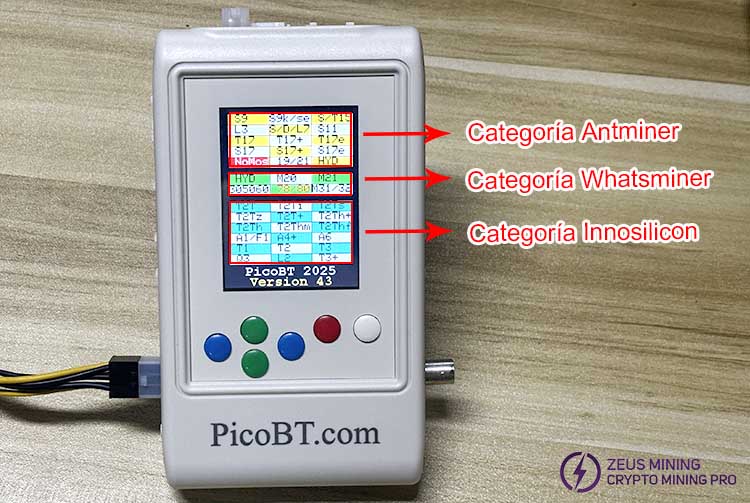

Ingrese al modo de probador de tablero hash, luego presione el interruptor de encendido/apagado, y verá la página de selección de tablero hash como se muestra a continuación:

Esta prueba toma el tablero hash S17 como ejemplo. Después de seleccionar la opción S17, presione la tecla blanca para ingresar a la página del probador S17. En este momento, la página mostrará el nombre del hash board seleccionado, como se muestra en la siguiente figura:

La delgada línea azul en la pantalla de Note2 indica qué interfaz del probador se debe usar para conectarse a la placa hash seleccionada. La nota 3 representa los métodos de trabajo de las diferentes teclas.

Cómo utilizar el probador universal PicoBT para probar el tablero hash Antminer S9?

Las funciones clave específicas son las siguientes:

PSU: Presione el botón PSU para habilitar la PSU S17 (APW9 con 19 V, necesita usar un cable de PSU para conectar el probador y la PSU.

MOD: Seleccione el modo de prueba presionando el botón MOD. S17 tiene 2 modos de prueba: Modo 1 y Modo 2.

ONE: Si alterna este botón, cambiará a 999. Esto significa cuántas veces desea probar el tablero hash. Una vez o repetir 999 veces.

PIC: Si alterna este botón, se convierte en PC0 y PC1. Si se selecciona PC0, el probador habilita el microcontrolador PIC en el tablero hash, enciende el MOSFET en el tablero hash y hace que la corriente fluya hacia el tablero hash. En este caso, la señal RST permanece en 0v en el tablero hash. Si se selecciona PC1, el microcontrolador PIC en el tablero hash se habilitará, pero la señal RST permanecerá alta (1,8 V en el punto de prueba). Si elige PIC, apagará el MOSFET en el tablero hash.

Note: Si selecciona PC0 o PC1, pruebe el tablero hash con la opción 999; El PIC del tablero hash seleccionado se encenderá siempre que lo pruebes. De lo contrario, el PIC se activará y desactivará para cada prueba.

Back: Si presiona el botón Atrás, regresará a la página donde seleccionó el tablero hash.

TEST: Después de ajustar las opciones PSU, MOD y ONE, puede presionar el botón TEST para probar el tablero hash.

Después de probar el tablero hash, verá los siguientes resultados de la prueba en la pantalla:

La Note 4 indica cuántas veces el evaluador ha probado el tablero hash;

La Note 5 indica cuántos chips debe tener el tablero de hash seleccionado en condiciones saludables;

La Note 6 indica cuántos chips en buen estado ha detectado el probador desde el primer ASIC hasta el frente.

La Note 7 indica cuántos chips en buen estado ha detectado el osciloscopio desde el último ASIC hasta el punto de prueba de señal inversa de cualquier chip conectado por la sonda del osciloscopio.

Tutorial de activación del dispositivo de prueba PicoBT:

1. Inserte un extremo del cable DuPont en "② SWCLK", "④ SWDIO", "⑤ o ⑥ GND", "⑨ o ⑩ 5.0V" del programador.

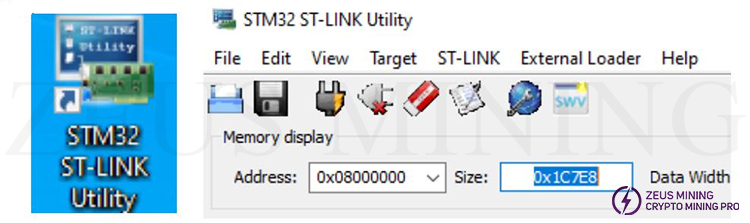

2. Descargue el software de STM32 ST-LINK Utility e instálelo en la computadora.

3. Inserte el programador ST-LINK V2 en la computadora y luego conecte el otro extremo del cable Dupont a los pines SWDIO, SWCLK, GND y 5V del dispositivo de prueba.

4. Haga clic en el icono en el software STM32 ST-LINK Utility para comenzar a conectar el dispositivo de prueba.

5. Haga clic en el icono para comenzar a cargar el nuevo firmware (con formato Hex)

6. Haga clic en el icono para comenzar a programar. Cuando aparece "OK" en la interfaz del software STM32 ST-LINK Utility, significa que el dispositivo de prueba se ha activado correctamente. En este momento, el probador también se reiniciará.
