Dispositivo de prueba de la serie WhatsMiner M20 M30

Accesorio de prueba WhatsMiner para tablero hash serie M20 M20S M21 M21S M30 M30S M31

El dispositivo de prueba de placa hash de Whatsminer admite los modelos de las series Whatsminer M20 y M30 (versión anterior). El accesorio de prueba puede determinar con precisión si el tablero hash y la fuente de alimentación del minero están defectuosos, lo que mejora significativamente la eficiencia de mantenimiento y operación del minero.

Nuestra empresa vende piezas de repuesto para el dispositivo de prueba Whatsminer al mundo a precios razonables y de mayor calidad. Y prometemos solemnemente garantizar la calidad y la entrega rápida. Si tienes alguna duda durante el proceso de compra y uso, no dudes en consultar directamente a nuestro responsable comercial, contamos con un equipo postventa profesional y de primer nivel.

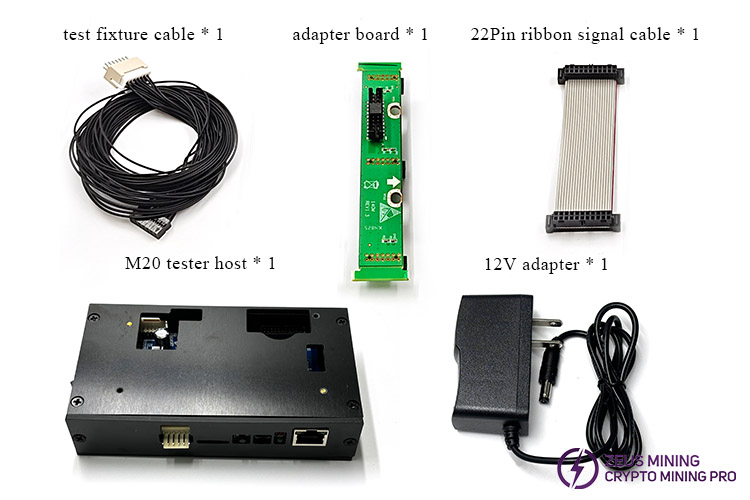

Lista de el orden:

Tablero de prueba del accesorio de prueba * 1

Cable de conexión de datos * 1

¿Cómo utilizar los accesorios de prueba de Whatsminer? (Tome la serie M20 como ejemplo)

Ⅰ. Archivo de prueba quemado:

1. Prepare una tarjeta SD 4G u 8G y luego vaya al sitio web oficial de Whatsminer para descargar el programa de deslizamiento de tarjeta SD correspondiente.

2. Una vez completada la descarga, descomprima PhoenixCardV4.1.2.zip.

3. Ejecute la aplicación PhoenixCard

4. Inserte la tarjeta SD en la computadora con un lector de tarjetas, la aplicación PhoenixCard reconocerá automáticamente la tarjeta SD, luego haga clic en "Firmware", seleccione la imagen en el paquete comprimido, seleccione la tarjeta de producción en masa para el tipo de tarjeta y finalmente haga clic en "Burn card".

5. Cuando la barra de progreso se vuelve verde, significa que la tarjeta SD se completa la quema.

6. Saque la tarjeta SD e inserte el tablero de control del dispositivo de prueba y use la fuente de alimentación de 12 V CC para encender el tablero de control del probador. Después del encendido, el tablero de control vuelve a ensamblar automáticamente el sistema. Durante el proceso de grabación de la tarjeta, la luz roja parpadea y, después de unos minutos, se enciende la luz verde y se completa la grabación de la tarjeta.

Ⅱ. Ajuste el voltaje y la corriente y conecte los cables de prueba

1. Ajuste la corriente de la fuente de alimentación ajustable a 10 A y el voltaje a 13 V. (Para probar diferentes tipos de mineros, debe seleccionar el voltaje de salida correspondiente del tablero hash)

2. Conecte el cable de alimentación de 12 V al dispositivo de prueba e inserte el cable de red. Luego conecte los polos positivo y negativo de la fuente de alimentación ajustable al tablero hash y finalmente conecte el tablero hash y el dispositivo de prueba con un cable de datos.

3. Primero encienda el dispositivo de prueba y luego encienda el tablero hash. Cabe señalar que cuando se enciende la alimentación, es necesario reemplazar diferentes tableros hash para realizar pruebas. Las secuencias de encendido y apagado son las siguientes:

(1) Encendido: conecte primero el cable de alimentación y luego conecte el cable de datos

(2) Apagado: primero desenchufe el cable de datos, luego desenchufe el cable de alimentación

Ⅲ. Configuración del dispositivo de prueba de Whatsminer

1. Configuración de IP

Después de obtener el dispositivo de prueba Whatsminer, debemos usar un cable de red para conectarlo a la computadora. No es necesario que el dispositivo de prueba esté conectado a Internet, sino que está conectado directamente a la computadora para evitar conflictos de IP.

Luego abra la "Network Settings" de la computadora, seleccione "Local Area Connection" y seleccione "Internet Protocol Version 4 (ICP/IPv4)".

Debido a que la plantilla de prueba de WhatsMiner tiene una dirección IP fija, debemos ingresar manualmente la dirección IP: 192.168.2.245. Como se muestra abajo:

Una vez completada la configuración, haga clic en "OK".

2. Prueba de la configuración del software

Después de completar la configuración de IP, debemos instalar y ejecutar el software de administración de dispositivos WhatsMiner "MobaXterm".

Primero seleccione el botón "Session" para ingresar:

Luego seleccione "SSH":

Ingrese IP: 192.168.2.22 en el cuadro de texto "Remote host". Marque "Specify username", ingrese "root" en el cuadro de texto "Specify username"; luego haga clic en "OK".

Ⅳ. Ingrese a la interfaz de prueba

Agregue la dirección IP, haga clic en "OK", el software ingresará automáticamente a la interfaz de prueba:

1. Ingrese root después de "password:" (la IP está sujeta a ingreso, esto es solo como referencia) Ingrese root (no se muestra)

2. Ingrese root para confirmar, luego haga clic en Yes.

3. Ingrese a la interfaz de prueba

Instrucciones y precauciones de prueba:

En el dispositivo de prueba de Whatsminer, es necesario ingresar el comando correspondiente para completar la prueba.

La señal RST está configurada en un nivel bajo de 0 V: echo 0 > /sys/class/gpio/gpio99/value, puede reparar el fallo de reinicio (o use el comando: echo 0 > /sys/class/gpio/ gpio197/value) .

La señal RST está configurada en un nivel alto de 1.8 V: echo 1 > /sys/class/gpio/gpio99/value, puede reparar el fallo de reinicio (o use el comando: echo 1 > /sys/class/ gpio/gpio197/value).

Reiniciar el tablero de control: reiniciar

Prueba general: test-readchipid (prueba de número de chips)

Prueba de rendimiento: test-hashboard (prueba de chip y hashrate)

Nota: Al realizar pruebas con el comando de prueba normal test-readchipid, la placa única se puede probar individualmente. Cuando se prueba el comando de prueba de rendimiento test-hashboard, el tablero de hash debe instalarse con radiadores superior e inferior, y se debe usar un ventilador para disipar el calor del tablero de hash.
