Módulo FNKM09KPFCT para fuente de alimentación APW11

Descripción del Producto

El FNKM09KPFCT es un módulo de control de voltaje principal diseñado específicamente para la fuente de alimentación Bitmain APW111721c, refrigerada por agua, para equipos de minería. Como unidad de control principal para la regulación y retroalimentación del voltaje de la fuente de alimentación, adquiere directamente la señal de voltaje de salida y los parámetros de regulación de voltaje operativos, y trabaja con el microcontrolador de la fuente de alimentación para lograr una regulación precisa del voltaje del canal de salida principal. Es un componente clave para que la fuente de alimentación APW11 logre un amplio rango de salida ajustable de 17 V a 21,6 V.

El módulo es compatible con las fuentes de alimentación APW11 Hydro. Reemplazar una unidad de regulación de voltaje dañada puede solucionar fallas comunes como voltaje de alimentación inestable, incapacidad para regular el voltaje, caída de voltaje bajo carga máxima y apagado por protección al encender. Se utiliza ampliamente para reparar y reemplazar las fuentes de alimentación APW11 compatibles con los equipos de minería Antminer Hydro originales.

Módulo estabilizador de voltaje FNKM09KPFCT para fuentes de alimentación:

Fuente de alimentación compatible: Bitmain APW111721c con refrigeración líquida

Mineros compatibles: Mineros ASIC con refrigeración líquida de las series S21XP Hydro y S19 Hydro

Escenario de reemplazo: Reparación y reemplazo de módulos FNKM09KPFCT originales debido a desgaste, quemaduras, desoldadura de pines o fallas en la regulación de voltaje

Efecto de la reparación del módulo de control de voltaje FNKM09KPFCT:

El reemplazo de este módulo puede solucionar las siguientes fallas de la fuente de alimentación APW11:

1. La fuente de alimentación no puede ajustar el voltaje de salida, lo que resulta en un voltaje fijo bajo/alto;

2. El voltaje cae significativamente con la tasa de hash máxima, lo que provoca desconexiones frecuentes y reducciones en la tasa de hash de la máquina de minería;

3. La protección contra sobretensión/subtensión se activa inmediatamente al encender la fuente de alimentación, impidiendo su arranque normal;

4. Ondulación excesiva en la tensión de salida, que provoca un calentamiento anormal de los chips de la placa de hashrate;

5. Fallo en la regulación de la tensión de comunicación, sin respuesta al modificar los parámetros de tensión en segundo plano.

¿Cómo sustituyo el módulo de control de regulación de voltaje FNKM09KPFCT?

Antes de abrir el chasis, desconecte la fuente de alimentación APW11 y descargue la energía almacenada en los condensadores de potencia. Utilice una pulsera antiestática y una alfombrilla de trabajo antiestática al manipular el FNKM09KPFCT. Emplee un proceso de retrabajo con aire caliente para componentes SMD a baja temperatura controlada para desoldar el módulo defectuoso, limpie las almohadillas de contacto con fundente y malla de desoldar, alinee el pin 1 del nuevo módulo y suéldelo en su lugar.

Verificación posterior a la sustitución: Alimente la unidad mediante un transformador variable y aumente gradualmente la carga mientras supervisa el raíl de salida principal. Confirme que el voltaje de salida responde correctamente a los comandos del panel de control en el rango de 17 V a 21,6 V, se mantiene estable a la tasa de hash máxima y no activa eventos de protección por sobretensión o subtensión. La reparación se considera completada si el raíl de salida funciona correctamente y el minero alcanza la tasa de hash esperada.

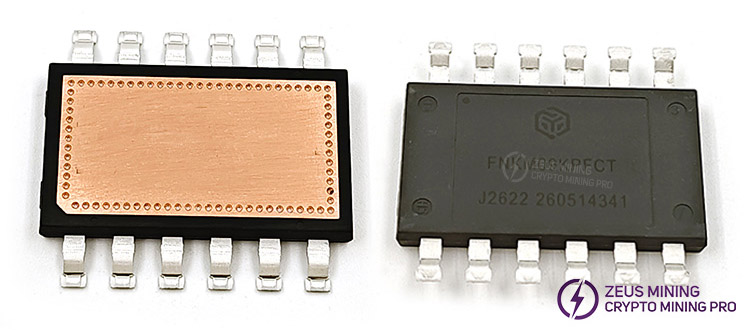

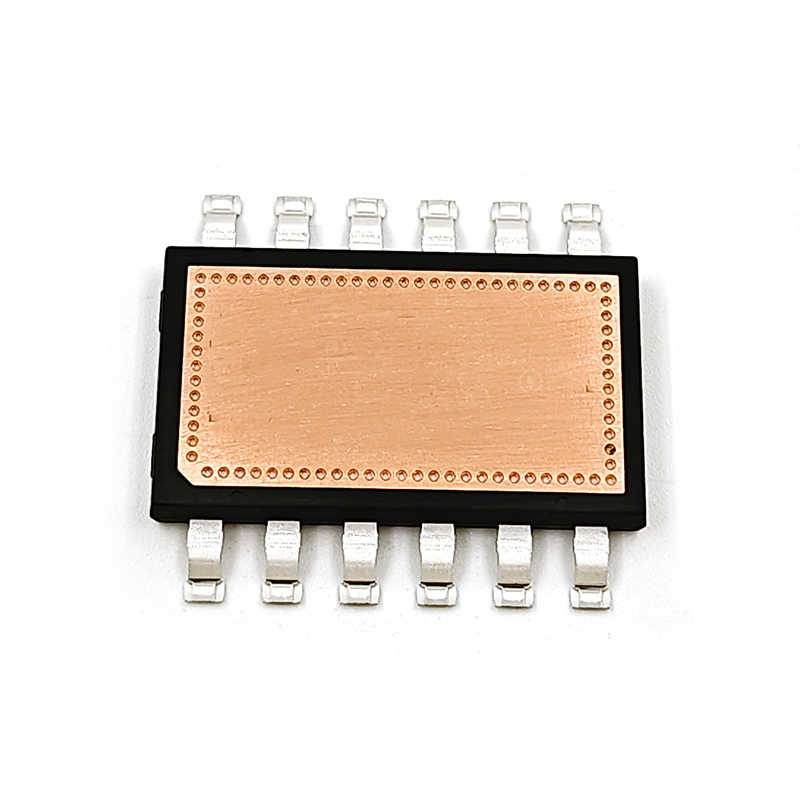

Exhibición del producto

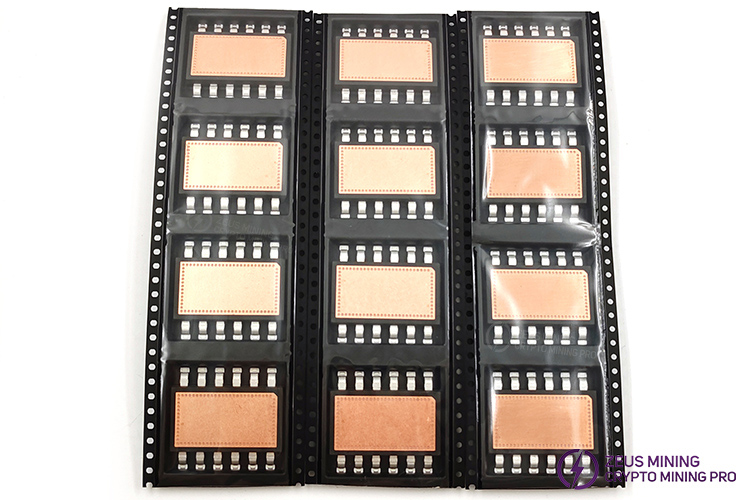

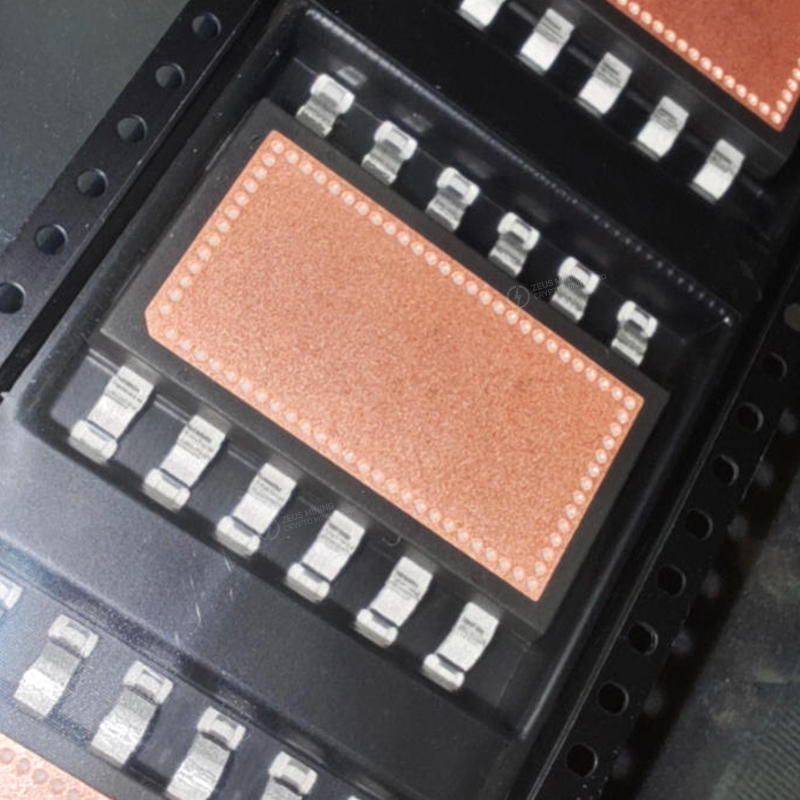

Exhibición del embalaje
