Inductor toroidal de potencia de 400 µH y 20 A para fuente de alimentación APW17

Descripción del Producto

El inductor toroidal PFC de 400 µH y 20 A está diseñado específicamente para la reparación y el reemplazo de fuentes de alimentación en mineros de la serie Antminer APW17. Utiliza hilo plano de cobre esmaltado enrollado en forma toroidal y se emplea en circuitos de corrección del factor de potencia (PFC). Es compatible con fuentes de alimentación para mineros como S21, S21XP, S21Pro, S19jXP, KS5PRO, S21++, L11, L9, etc., solucionando eficazmente problemas como el sobrecalentamiento del inductor, la saturación magnética, la quema de la bobina y las fallas de la fuente de alimentación que impiden el arranque. Utiliza componentes de grado industrial y se ajusta perfectamente a las dimensiones de montaje originales, lo que permite un reemplazo directo sin modificaciones en la placa.

Características del inductor de potencia para fuente de alimentación APW17:

1. Bobinado con tira plana de cobre esmaltado, que ofrece una mayor capacidad de conducción de corriente y una menor resistencia interna de CC en comparación con el hilo de cobre redondo. Esto resulta en una menor generación de calor bajo operación con alta corriente, reduciendo el riesgo de protección contra sobrecalentamiento.

2. El núcleo magnético toroidal de baja pérdida proporciona excelentes características de saturación bajo circuitos PFC de alta frecuencia, evitando la saturación magnética a plena carga y asegurando un factor de potencia estable.

3. La base de la bobina está reforzada con resina epoxi negra, lo que evita que se deshilache o se desprenda debido a las vibraciones de alta frecuencia del chasis del equipo de minería.

4. Amplio rango de temperatura de funcionamiento, resistente a las altas temperaturas del interior de la fuente de alimentación, apto para funcionamiento continuo a plena carga las 24 horas del día, los 7 días de la semana.

5. Desarrollado específicamente para solucionar fallos en el circuito PFC de la fuente de alimentación APW17, es un componente de repuesto fundamental para la reparación de la fuente de alimentación del equipo de minería.

Escenarios de aplicación del inductor de potencia de 400 µH y 20 A:

1. Reparación y sustitución de las fuentes de alimentación de la serie Antminer APW17 (APW171215A / APW171215B / APW171215C).

2. Reparación de fallos en el circuito PFC de las fuentes de alimentación de los equipos de minería S21, S21Pro, S19jXP, KS5, KS5Pro y L9.

3. Circuito de corrección del factor de potencia (PFC) para fuentes de alimentación conmutadas industriales.

¿Cuándo se debe reemplazar el inductor PFC del APW17?

1. Sobrecalentamiento y decoloración de la bobina; se produce reducción de rendimiento térmico (*thermal throttling*) o disminución de frecuencia bajo carga.

2. Saturación magnética; los componentes secundarios están en buen estado, pero la salida a plena carga colapsa.

3. Quemado de la bobina que resulta en un circuito abierto; la resina epoxi está ennegrecida y dañada.

4. La fuente de alimentación no arranca; no hay elevación de voltaje; la etapa PFC reporta un error.

5. Revisión mayor de la fuente de alimentación; reemplazo preventivo durante la sustitución de los MOSFET de SiC o del controlador PFC.

Parámetros del inductor de potencia toroidal de la fuente de alimentación APW17:

Instrucciones de instalación:

1. Descarga: Antes de abrir la carcasa de la fuente de alimentación, desconéctela de la corriente y descargue cualquier energía almacenada en los condensadores de la fuente APW17.

2. Localización: Identifique el inductor defectuoso en el lado primario de la fuente de alimentación (ubicado en la etapa elevadora PFC, entre el rectificador de entrada y el MOSFET de conmutación principal).

3. Soldadura: Desuelde con cuidado los pines de la placa de circuito impreso (PCB). Dado que el componente está fijado a la placa con resina epoxi en su base, utilice una bomba de desoldar o malla de desoldar adecuada y evite tirar con fuerza de la carcasa. Tras limpiar las almohadillas de soldadura, instale el nuevo inductor de 400uH/20A, asegurándose de que la orientación de los pines coincida con la original, y luego realice la soldadura de reflujo.

4. Inspección: Examine las uniones de soldadura con una lupa para detectar soldaduras frías o defectuosas. Vuelva a ensamblar la unidad y utilice un transformador variable para aumentar gradualmente la carga y encender el dispositivo. Verifique que la etapa elevadora PFC cumpla con las especificaciones y que la salida principal permanezca estable bajo la carga máxima del equipo de minería antes de volver a poner la fuente de alimentación en servicio.

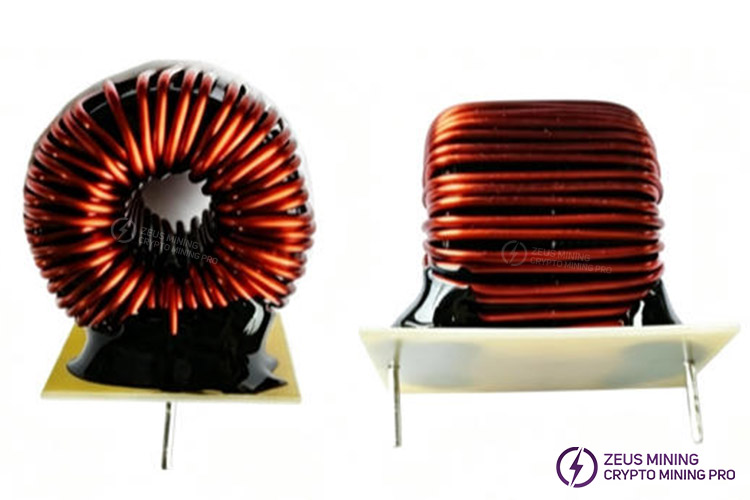

Exhibición del producto
