Conector de terminal rápido de cobre puro

Descripción del Producto

Este terminal de cable de cobre elimina la necesidad de herramientas hidráulicas de crimpado tradicionales; en su lugar, utiliza un mecanismo de fijación de doble tornillo que permite la instalación con una simple llave estándar. Fabricado en cobre puro de mayor grosor, ofrece una conductividad excelente, alta tolerancia a la corriente y una generación de calor mínima. Es ideal para conectar cables de gran calibre en aplicaciones como granjas de minería, inversores, sistemas fotovoltaicos y maquinaria pesada, facilitando tanto la instalación como el mantenimiento o desmontaje.

Características del producto:

1. Los pernos de fijación con cabeza hexagonal proporcionan una fuerte fuerza de sujeción, asegurando que la conexión permanezca firme incluso en entornos con altas vibraciones.

2. El cuerpo de cobre puro reforzado presenta baja resistencia eléctrica y un aumento mínimo de temperatura bajo cargas de corriente elevadas; es altamente resistente a la oxidación y ofrece una capacidad de carga superior.

3. Diseñado con un orificio de montaje tipo anillo para su conexión directa a los terminales del equipo; la superficie de contacto plana garantiza una conexión segura y estable.

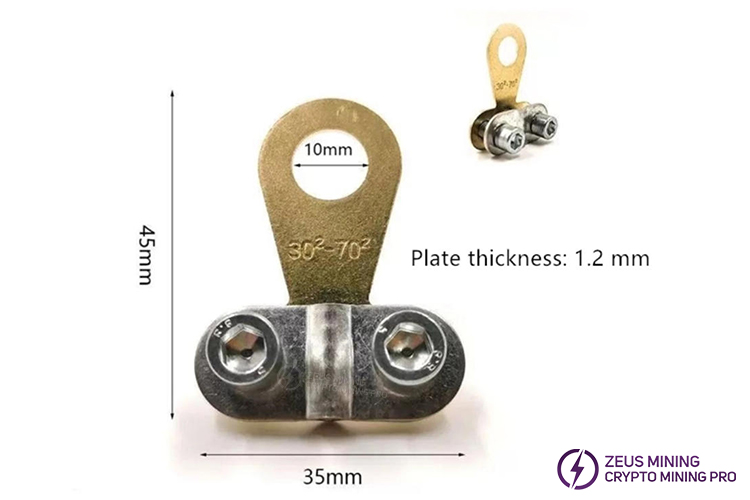

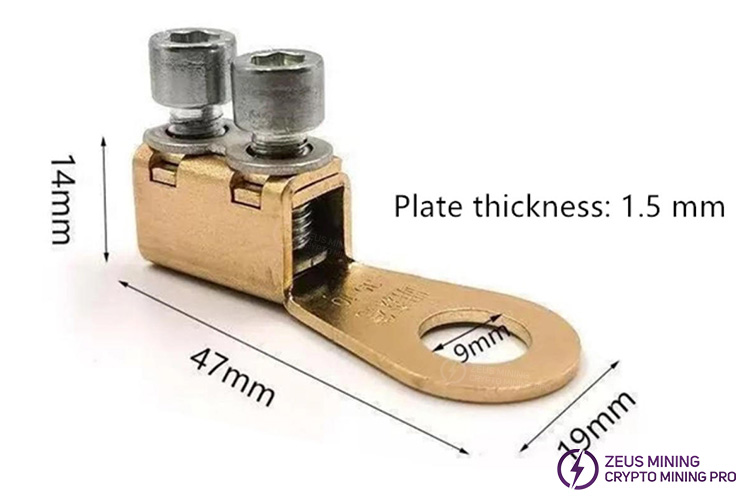

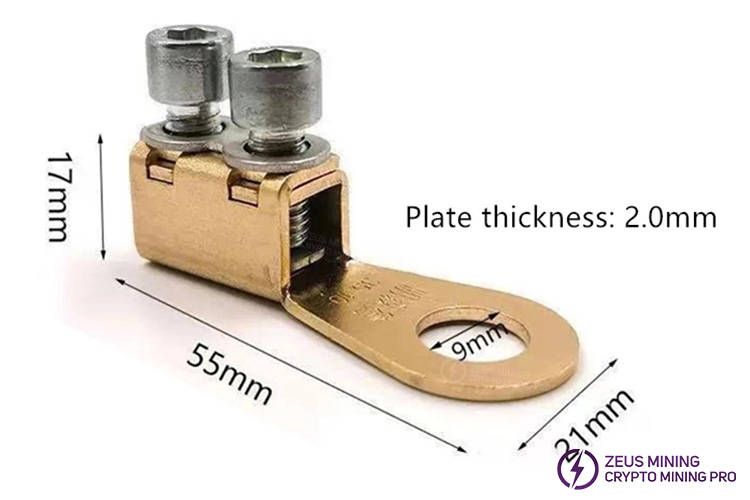

4. Disponible en tres tamaños (grande, mediano y pequeño) que cubren un rango de cables de 10 a 70 mm², satisfaciendo diversas necesidades para sistemas de almacenamiento de energía, cables de alimentación de equipos, entre otros.

5. La estructura de bloqueo de doble perno permite una instalación rápida in situ: basta con insertar el cable pelado en el terminal y apretar los tornillos para fijarlo, sin necesidad de herramientas hidráulicas de crimpado. También facilita el desmontaje y la inspección posterior.

Aplicaciones típicas:

1. Modificación del cableado de equipos en granjas de minería

2. Conexiones de líneas principales para sistemas de almacenamiento de energía, inversores y paquetes de baterías de litio

3. Cableado fotovoltaico de CC y transiciones de cables de gran calibre en armarios de distribución de energía

4. Modificaciones de terminales de cable para generadores y equipos de alta potencia

Especificaciones:

Pasos de instalación:

1. Pele el aislamiento del cable para exponer suficientes hilos de cobre, asegurándose de que permanezcan agrupados y no se deshilachen.

2. Afloje los tornillos de fijación en ambos extremos e inserte completamente el conductor de cobre en el cuerpo del terminal.

3. Utilice una llave para apretar los dos pernos secuencialmente, sujetando firmemente el cable de cobre para garantizar una conexión sólida.

4. Alinee el terminal de ojo con el espárrago de conexión del equipo y apriete la tuerca de fijación.

Precauciones:

1. Limpie los hilos de cobre antes de la conexión para eliminar impurezas u oxidación que puedan afectar la conductividad.

2. Asegúrese de que los pernos estén completamente apretados para evitar el sobrecalentamiento causado por una conexión floja o deficiente.

3. Tras la instalación, se recomienda aislar cualquier sección de cobre expuesta utilizando tubo termorretráctil.

4. Seleccione el terminal basándose estrictamente en el área de la sección transversal (calibre) del cable; no utilice terminales de tamaño insuficiente para cargas que superen su capacidad nominal.

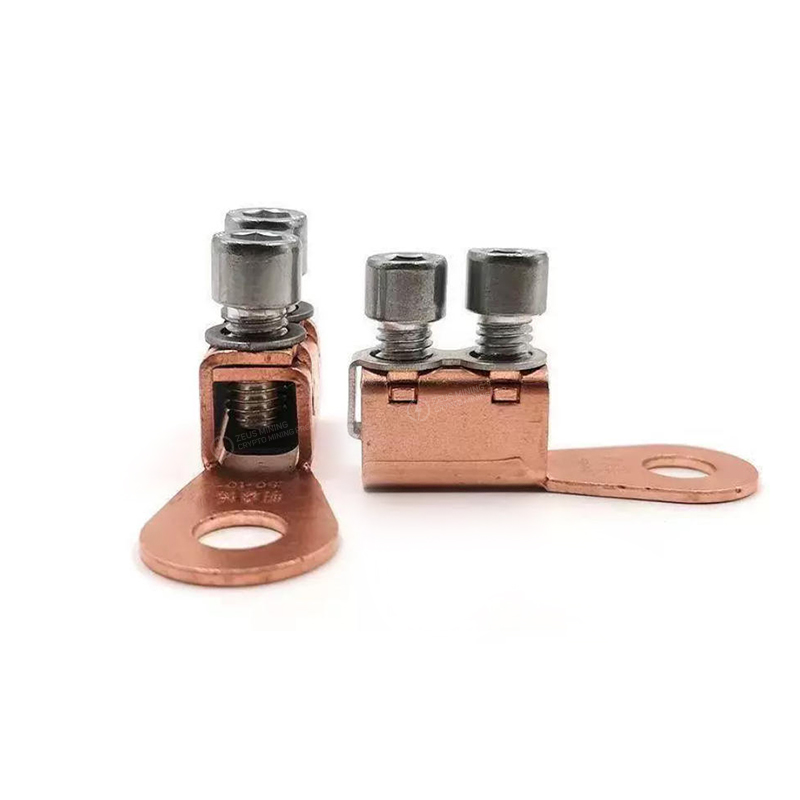

Exhibición del producto
