Manual del usuario del probador universal de mineros PicoBT

PicoBT es un probador de mineros profesional que puede diagnosticar y reparar más de 88 placas hash y 20 Modolos de potencia de mineros como Innosilicon, Whatsminer, Antminer, Aixin, Cheetah, Dragon. En comparación con los probadores de mineros tradicionales, el probador PicoBT tiene características únicas que pueden reducir el tiempo de diagnóstico en piezas pequeñas defectuosas al menos 10 veces y aumentar la precisión del diagnóstico 4 veces. Además, es una herramienta de mantenimiento que integra el editor y probador de EEPROM.

I. Introducción a los Modolos aplicables de probadores

① Puerto de programa: Copiar, flashear y guardar el contenido de EEPROM para Whatsminers y Antminers.

② Puerto de placa hash Antminer: se utiliza para conectar la placa hash Antminer que se va a probar; utilice el cable de datos de 18 pines para conectar a este puerto del probador. Los Modolos de placa hash de Antminer compatibles son los siguientes:

S21, T21, S21Hydro, KS3, S19K Pro, S19pro, S19j, S19J pro, S19A, S19A pro, S19_88, T19Hydro, S19Hydro, S19pro Hydro, S19J PRO No Pic, S19XP, S19AL, S19+, S19i, S19PRO+ Hydro, S19XP Hydro, S19PRO+, S19J PRO+, T19, S19, KA3, L7, D7, K7, T17, T17+, T17e, T17pro, S17, S17+, S17e, S17pro, S15, T15, S11, S9, S9i, S9j, S9k, S9se, T9+, L3+, S7;

Nota: Si queremos probar la placa hash T9+, conecte la placa hash T9+ al probador de acuerdo con la imagen de abajo.

③ Puerto de la placa hash de Whatsminer: se utiliza para conectar la placa hash de Whatsminer que se va a probar; utilice el cable de datos de 14 pines para conectar a este puerto del probador. Los Modolos de placa hash de Whatsminer compatibles son los siguientes:

M3V1, M3V2, M20, M20s, M21, M21s, M30s, M30s+, M30s++, M31s, M31s+, M32, M32s, M50, M50s y Whatsminer Hydro miner;

Nota: Si queremos probar la placa hash M3, conecte la placa hash M3 al probador de acuerdo con la imagen de arriba.

④ Voltaje de entrada: Para encender el comprobador, conecte un cable estándar "ATX 6 pin Male" a esta interfaz de conector. La interfaz permite voltajes de 8-21V 200mA. Asegúrese de que la polaridad del cable (+ y -) sea correcta al enchufarlo.

⑤ Interruptor de encendido/apagado: Podemos usar este interruptor para encender y apagar el comprobador.

⑥ Conector de osciloscopio: este puerto se usa para conectar la "sonda de osciloscopio" para detectar el estado de salud del chip de la placa hash conectada.

⑦ Puerto de placa hash Innosilicon: se usa para conectar la placa hash Innosilicon que se va a probar; use el cable de datos de 14 pines para conectar a este puerto del comprobador. Los Modolos de placa hash compatibles de Innosilicon son los siguientes:

T1, T2, T3, T3+, S3, S3+, T3H, A4, A4+, A6, A6+, T2T, T2T+, T2Ti, T2Ts, T2Tz, T2Tzs, T2Tzu, T2Tza, T2Th, T2Ths, T2Thm, T2Thf, T2Th+, T2Ths+, T2Thm+, T2Thf+, T2Thl+, L1, L2, L2HU, L2HF, L2HL, L2HS, T1H;

⑧ Puerto de placa hash Cheetah, Aixin: se utiliza para conectar la placa hash Cheetah, Aixin que se va a probar; utilice un cable de datos de 18 pines para conectar a este puerto del comprobador. Los Modolos de placa hash compatibles son los siguientes:

A1, Q3, F1, S5, T1.

① Puerto de fuente de alimentación de Whatsminer: los Modolos de fuente de alimentación de Whatsminer compatibles incluyen: P20, P21, P21E, P21D, P221, P221C, P222C;

② Puerto de fuente de alimentación de Antminer: los Modolos de fuente de alimentación de Antminer compatibles incluyen: APW8, APW9, APW9+, APW12;

③ Puerto de fuente de alimentación de Cheetah, Aixin: los Modolos de fuente de alimentación de prueba compatibles incluyen: TT240015P (A1), HQ2500-A02 (Q3);

④ Puerto de fuente de alimentación Innosilicon: los Modolos de fuente de alimentación Innosilicon compatibles con la prueba incluyen: G1138(T2), G1240(T2Tz), G1266(T2Th), G1286(T2Th+), G1306(T3+), QB2412-B(T2Tz), QB2412-C( T2Th).

Antes de ingresar al modo de comprobador de placa hash, debemos conectar el cable de voltaje y la placa hash probada al comprobador y luego presionar el interruptor de encendido/apagado, y podremos ver la siguiente interfaz:

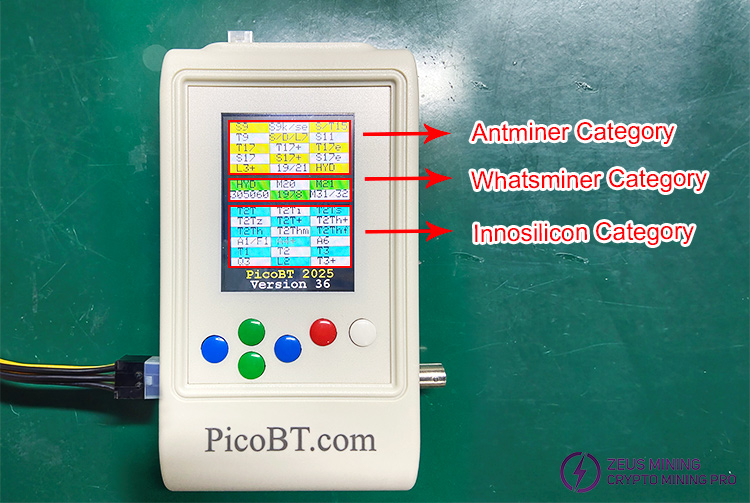

Después de ingresar a la página, veremos tres tipos de placas hash: Antminer, whatsminer e Innosilicon. Use los botones verde y azul del comprobador para seleccionar el tipo y Modolo de la placa hash que necesitamos probar.

II. Guía de funcionamiento del comprobador de placa hash

En esta prueba, tomamos como ejemplo la placa hash S17 para explicar el funcionamiento. Después de seleccionar el tablero hash S17, presione el botón blanco para ingresar a la página del analizador S17, como se muestra en la figura siguiente:

En la imagen de arriba veremos el nombre del hash board seleccionado, el puerto de conexión del tester. Y cómo funcionan las diferentes claves.

La delgada línea azul en la pantalla de Note2 indica qué interfaz del probador se debe usar para conectarse a la placa hash seleccionada. Note 3 representa los métodos de trabajo de las diferentes teclas.

1. Placa hash de Antminer

En la imagen de arriba, podemos ver el estado de funcionamiento de cada botón en Note3, como se muestra a continuación:

PSU: Presione el botón PSU para habilitar la fuente de alimentación S17 (APW9 con 19 V), necesitamos usar un cable PSU para conectar el probador y la fuente de alimentación.

MOD: Seleccione el modo de prueba presionando el botón MOD. S17 tiene 2 modos de prueba: Modo 1 y Modo 2.

ONE: Si se alterna este botón, cambiará a 999. Esto significa cuántas veces queremos probar la placa hash. Una vez o repetir 999 veces.

PIC: Si alternamos este botón, se convierte en PC0 y PC1. Si se selecciona PC0, el tester habilita el microcontrolador PIC en la placa hash, enciende el MOSFET en la placa hash y hace que la corriente fluya hacia la placa hash. En este caso, la señal RST permanece en 0Vv en la placa hash. Si se selecciona PC1, se habilitará el microcontrolador PIC en la placa hash, pero la señal RST permanecerá alta (1.8v en el punto de prueba). Si elegimos PIC, apagará el MOSFET en la placa hash.

Nota: Si seleccionamos PC0 o PC1, probaremos la placa hash con la opción 999; el PIC de la placa hash seleccionada se encenderá mientras la probemos. De lo contrario, el PIC se encenderá y apagará para cada prueba.

Atrás: Si presionamos el botón atrás, volveremos a la página donde seleccionamos la placa hash.

TEST: Luego de ajustar las opciones PSU, MOD y ONE, podemos presionar el botón TEST para probar la placa hash.

Después de probar la placa hash, veremos los siguientes resultados de la prueba en la pantalla:

La nota 4 indica cuántas veces el probador ha probado la placa hash;

La nota 5 indica cuántos chips debe tener la placa hash seleccionada en condiciones normales;

La nota 6 indica cuántos chips normales ha detectado el probador desde el primer ASIC hasta el frente.

La nota 7 indica cuántos chips normales ha detectado el osciloscopio desde el último ASIC hasta el punto de prueba de señal inversa de cualquier chip conectado por la sonda del osciloscopio.

Nota: Debemos conectar el polo + de la sonda del osciloscopio a la señal RI/RO (Antminers) o TX (Whatsminers) de cualquier chip, y conectar el polo negativo del osciloscopio al polo negativo de ese chip)

1) Modo de prueba de placa hash Antminer

El comprobador PicoBT tiene diferentes modos de prueba para cada placa hash Antminer, como se muestra en la siguiente tabla:

Modos de prueba para placas hash Antminer

Modo 1: prueba ASIC, prueba ASIC usando el osciloscopio en dirección inversa

Modo 2: prueba de sensores TEMP (internos y externos)

Modo 3: prueba de voltajes de DOMINIO

Los voltajes de entrada aceptables para la placa hash Antminer se muestran en la siguiente tabla:

Capacidad de corriente mínima de la fuente de alimentación para placas hash Antminer:

2) Visualización del resultado de la prueba

A. Placa hash probada: T17

Modo de prueba: Modo 1

Número de prueba: 999

Resultados de la prueba: 30 ASIC en buen estado detectado

Se detectaron 24 ASIC sanos utilizando una sonda de osciloscopio colocada en el "chip número 12"

El voltaje de entrada es de 15 V

B. Placa hash probada: T17

Modo de prueba: Modo 2 (prueba de ASIC, muestra la temperatura de 4 chips y su sensor de temperatura externo acoplado)

Número de prueba: 1

Se detectaron 30 ASIC sanos

El voltaje de entrada es de 15 V

C. Placa hash probada: T17e

Modo de prueba: Modo 3 (muestra el voltaje del dominio)

Número de prueba: 1

El voltaje de entrada es de 17 V

2. Placa hash de Whatsminer

En esta prueba, tomamos la placa hash M21 como ejemplo. Después de seleccionar el Modolo de placa hash, presione el botón blanco para ingresar a la página del analizador M21, como se muestra en la siguiente figura:

En la imagen de arriba veremos el nombre del hash board seleccionado, el puerto de conexión del tester. Y cómo funcionan las diferentes claves.

El estado de funcionamiento específico de los botones es el siguiente:

MOD: Presione la tecla MOD para seleccionar el modo de prueba. Por ejemplo, M21 tiene dos modos de prueba: Modo 1 y Modo 2. (Ver la tabla de modos de prueba de la placa hash de Whatsminer)

ONE: Si activamos este botón, se convertirá en 999. Esto significa cuántas veces queremos probar la placa hash. Una vez o repetir 999 veces.

RST: Si activamos este botón, esto hace que la señal de reinicio en la placa hash pase de 0 voltios a 1,8 voltios. Usando solo esta opción, podemos probar el estado de las señales RST de todos los chips en la placa hash.

Return: Mantenga presionada la tecla de retorno para elegir regresar a la página de la placa hash.

TEST: Después de ajustar las opciones MOD y ONE, podemos presionar la tecla TEST para probar la placa hash.

Una vez finalizada la prueba, veremos los resultados de la misma, como se muestra en la siguiente figura:

Nota 1: Indica la cantidad de veces que el probador probó esta placa hash.

Nota 2: Muestra cuántos chips debe tener la placa seleccionada cuando está en buen estado.

Nota 3: Este número muestra cuántos chips en buen estado detectó el probador desde el primer ASIC hasta el front-end.

Nota 4: Este número muestra cuántos chips en buen estado se detectaron desde la última vez que el ASIC probó la señal reenviada a cualquier chip al que conectamos la sonda del osciloscopio. (Es necesario conectar el terminal + de la sonda del osciloscopio a la señal RI/RO (Antminers) o TX (Whatsminers) de cualquier chip y el terminal negativo del osciloscopio al terminal negativo de ese chip). Como se muestra a continuación:

Nota 5: Este número representa el valor del sensor de temperatura (Celsius) en el panel de instrumentos.

Nota 6: Se muestra el Modolo de chip de la EEPROM en la placa hash.

1) Modo de prueba de hashboards de Whatsminer

El probador PicoBT tiene diferentes modos de prueba para cada hash board, como se muestra en la siguiente tabla:

Nota: Las placas mashup con chips KF1950, KF1960, KF1968 se pueden probar en el probador usando la opción M31.

Modos de prueba para las placas hash de Whatsminer

Modo 1:

1) Prueba de ASIC (en dirección directa)

2) Prueba de ASIC (en dirección inversa) utilizando la sonda del osciloscopio

3) Visualización del Modolo de chips en la EEPROM

4) Visualización del valor del sensor de temperatura externo

Modo 2:

1) Prueba del comando READ CHIPS ModoL para chips (KF1921, KF1921, KF1922, KF1930)

Los voltajes de entrada aceptables para la placa hash de Whatsminer se muestran en la siguiente tabla:

La capacidad de corriente mínima de la fuente de alimentación de la placa hash de Whatsminer es 10.

3. Placa hash de Innosilicon

En esta prueba, tomamos la placa hash T2Tz como ejemplo. Después de seleccionar el Modolo de placa hash, presione el botón blanco para ingresar a la página del analizador T2Tz, como se muestra en la siguiente figura:

En la imagen de arriba, podemos ver el nombre de la placa hash seleccionada, el puerto de enlace del probador y cómo funcionan los diferentes botones.

El estado de funcionamiento específico de los botones es el siguiente:

MOD: Presione la tecla MOD para seleccionar el modo de prueba. Por ejemplo, T2Tz tiene tres modos de prueba: Modo 1, Modo 2 y Modo 3. (Consulte la tabla de prueba de placa hash de Innosilicon)

ONE: Si alternamos este botón, se convertirá en 999. Esto significa cuántas veces queremos probar la placa hash. Una vez o repetir 999 veces.

PSU: Podemos habilitar la fuente de alimentación T2Tz (19v) presionando el botón PSU. (Debemos tener una conexión de cable de datos de PSU entre el probador y la PSU)

Return: Mantenga presionada la tecla de retorno para elegir regresar a la página de la placa hash.

PRUEBA: Después de ajustar las opciones MOD y ONE, podemos probar el tablero hash presionando la tecla TEST

Si elegimos el modo 1 después de haber probado la placa hash, veremos los siguientes resultados de la prueba en la pantalla:

Nota 1: Este número indica las veces que el probador probó esta placa hash.

Nota 2: Este número muestra el número total de chips para la placa hash seleccionada.

Nota 3: Este número muestra el número de chips sanos detectados.

Nota 4: Este número muestra el número exacto de chips DÉBILES.

Nota 5: Esta cifra muestra el número exacto de chips dañados.

Si elegimos el modo 2, luego de probar la placa hash, veremos los resultados de la prueba en la pantalla, como se muestra a continuación. En el modo 2, podemos ver la temperatura de cada chip.

La temperatura de todos los chips de la placa hash T2Ti se muestra arriba. Además, también podemos ver el Modolo de chip, la cantidad de chips sanos detectados, la temperatura promedio y la temperatura de cada chip.

La temperatura de cada chip es la siguiente:

Si seleccionamos el modo 3, luego de probar la placa hash, veremos los siguientes resultados de la prueba en la pantalla:

Nota: Si probamos la placa hash en MODO3, podemos elegir el nivel de precisión de la prueba, veremos 4 números en la columna izquierda de la pantalla, indicando cuántos chips se determinan en estas categorías (Modolos de chip).

Nota 1: Este número indica la categoría (Modolo de chip 1)

Nota 2: Este número indica la categoría (Modolo de chip 2)

Nota 3: Este número indica la categoría (Modolo de chip 3)

Nota 4: El número aquí indica la categoría (Modolo de chip 4)

Nota 5: Al presionar el botón azul derecho, podemos elegir el nivel de precisión de la prueba de la placa puente. Los 5 niveles son: LOW, MED, NOR, HIH, FUL

Nota A: Si el chip está identificado como Modolo de chip 1, los números en esta sección son para el chip dañado (primeros 15 números).

Nota B: Si el chip está identificado como Modolo de chip 2, los números en esta sección son (los primeros 15 números del chip roto).

Nota C: Si el chip está identificado como Modolo de chip 3, los números en esta sección son para el chip dañado (primeros 15 números).

Nota D: Si el chip está identificado como tipo de chip 4, los números en esta sección son para el chip dañado (primeros 15 números).

1) Modo de prueba de placas hash Innosilicon

El comprobador PicoBT tiene diferentes modos de prueba para cada placa hash Innosilicon, Innosilicon, lovecore y Cheetah. Como se muestra en la siguiente tabla:

Modos de prueba para las placas hash Innosilicon, lovecore y Cheetah

Modo 1: prueba ASIC, detección de chips DÉBILES

Modo 2: valor de temperatura de los chips

Modo 3: visualización del Modolo de chips

Los voltajes de entrada aceptables para las placas hash Innosilicon, lovecore y Cheetah se muestran en la siguiente tabla:

Capacidad de corriente mínima de la fuente de alimentación para las placas hash Innosilicon, lovecore y Cheetah:

III. Guía de funcionamiento del comprobador de PSU

Para ingresar al modo de comprobador de PSU, primero, conecte el cable de voltaje de entrada al comprobador (el interruptor de encendido/apagado debe estar en Off). Cuando presionamos y mantenemos presionada la tecla blanca durante 2 segundos, encendemos el interruptor. Veremos una nueva página como esta:

Ahora presione la tecla roja para ingresar al probador de energía. Veremos la siguiente página del probador de potencia:

Podemos seleccionar la PSU deseada presionando la tecla verde como se muestra en la imagen de arriba. Luego de seleccionar la fuente de alimentación, podemos presionar la tecla blanca para encender y apagar la fuente de alimentación. Además, adicionalmente, podemos presionar la tecla 3TIM cada 2 segundos para encenderla y apagarla 3 veces repetidamente.

Nota: Podemos habilitar todas las fuentes de alimentación Innosilicon seleccionando la opción "T2T15.0v".

IV. Guía de operación del editor de EEPROM

Copiar, flashear y guardar contenido de EEPROM para Whatsminers y Antminers; podemos guardar permanentemente 4 datos de EEPROM en el probador PicoBT.

Para ingresar al editor de EEPROM, conecte el cable de voltaje de entrada al probador (el interruptor de encendido/apagado debe estar cerrado). Presione y mantenga presionada la tecla blanca durante 2 segundos para encender el interruptor. Veremos una nueva página en nuestra pantalla, como se muestra a continuación:

Ahora presione la tecla blanca para ingresar al editor de EEPROM. A continuación veremos la siguiente página del editor de EEPROM:

Nota 1: Si se selecciona una placa hash conectada, se pueden copiar o programar datos (pasados) en la placa hash conectada al tester.

Nota 2: Cualquier dato copiado de la placa hash o los datos de las 4 memorias permanentes se guardarán temporalmente en la memoria temporal.

Nota 3: Hay 4 memorias permanentes en el tester; podemos guardar 4 datos de EEPROM en estas memorias.

Nota 4: Cualquier dato que copiemos de cualquier opción aparecerá aquí.

Nota 5: Debemos elegir la opción WTS o BIT presionando esta tecla azul. Si la placa hash es "Whatsminer", elegir WTS; si la placa hash es "Antminer", elegir BIT.

Podemos seleccionar una memoria presionando la tecla verde en el tester, la tecla roja para copiar el contenido de cualquier memoria seleccionada y la tecla blanca para pegar el contenido de cualquier memoria seleccionada.

V. Tutorial de activación del dispositivo de prueba PicoBT

Siga los pasos a continuación para activar correctamente el dispositivo de prueba PicoBT:

1.Inserte un extremo del cable DuPont en "② SWCLK", "④ SWDIO", "⑤ o ⑥ GND", "⑨ o ⑩ 5.0V" del programador.

2. Descargue el software de utilidad STM32 ST-LINK e instálelo en la computadora.

3. Inserte el programador ST-LINK V2 en la computadora y luego conecte el otro extremo del cable Dupont a los pines SWDIO, SWCLK, GND y 5V del dispositivo de prueba.

4. Haga clic en el íconoen el software de utilidad STM32 ST-LINK para comenzar a conectar el dispositivo de prueba.

5. Haga clic en el íconopara comenzar a cargar el nuevo firmware (con formato hexadecimal)

6. Haga clic en el íconopara comenzar a programar. Cuando aparezca "OK" en la interfaz del software de utilidad STM32 ST-LINK, significa que el dispositivo de prueba se ha activado correctamente. En este momento, el probador también se reiniciará.
