Manual de usuario del comprobador universal de placas de hash B8 B8PRO

El comprobador de placas de hash B8 B8Pro es una herramienta de mantenimiento integral diseñada específicamente para técnicos de reparación de ASIC y personal de mantenimiento de granjas de minería. Integra funciones para probar placas de hash, realizar operaciones de lectura/escritura/borrado de EEPROM, y probar fuentes de alimentación, sensores de temperatura y la velocidad de los ventiladores. A diferencia de los dispositivos de prueba tradicionales, utiliza una entrada de alimentación Tipo-C para una mayor portabilidad y admite el funcionamiento con baterías externas, lo que facilita el mantenimiento in situ. Reduce significativamente el tiempo necesario para diagnosticar fallos en placas de hash, fuentes de alimentación y ventiladores.

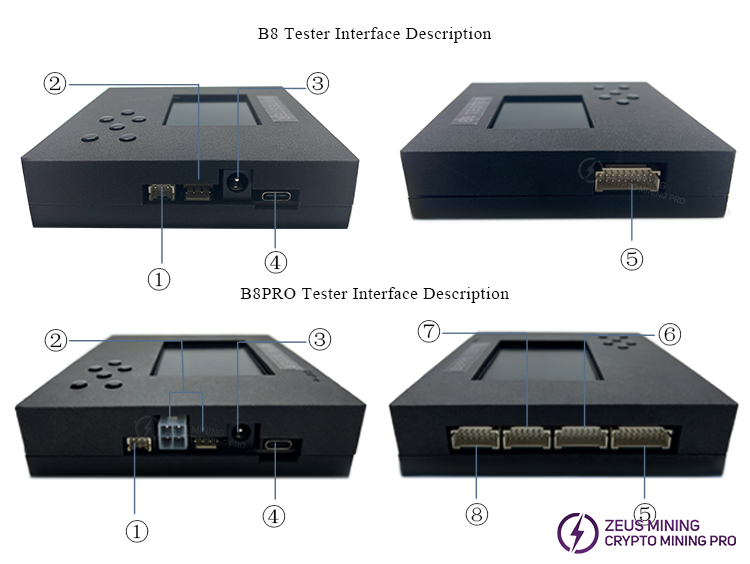

I. Descripción general de los puertos del comprobador B8 B8Pro

II. Guía del usuario del probador B8 B8PRO

1. Encendido y menú principal:

Conecte el cable Tipo-C a un adaptador de corriente de 5 V o a una batería externa; el probador se iniciará automáticamente y accederá directamente al menú principal de pruebas, sin necesidad de utilizar una computadora.

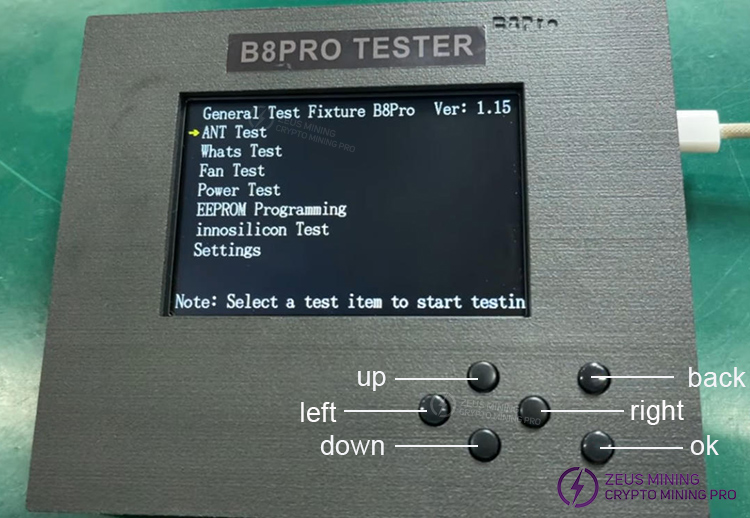

Al acceder a la interfaz, verá las funciones de prueba compatibles con el dispositivo. Utilice los botones de arriba y abajo para seleccionar la función deseada y, a continuación, pulse el botón OK para iniciar la prueba.

2. Procedimiento de prueba de la placa de hash:

1) Prueba de placas de hash Antminer

Tomando como ejemplo la placa de hash S19XP, conecte la placa de hash y el dispositivo B8pro siguiendo estos pasos:

① Conecte el dispositivo a la placa de hash S19XP utilizando el cable de prueba de 18 pines;

② Encienda la fuente de alimentación ajustable KPS3030D;

③ Conecte la fuente de alimentación a la placa de hash: conecte la pinza de cocodrilo roja al terminal positivo y la pinza negra al terminal negativo;

④ Conecte y active la base de refrigeración para enfriar la placa de hash durante la prueba;

⑤ Pulse el botón "Output" de la fuente de alimentación KPS3030D para suministrar energía a la placa de hash;

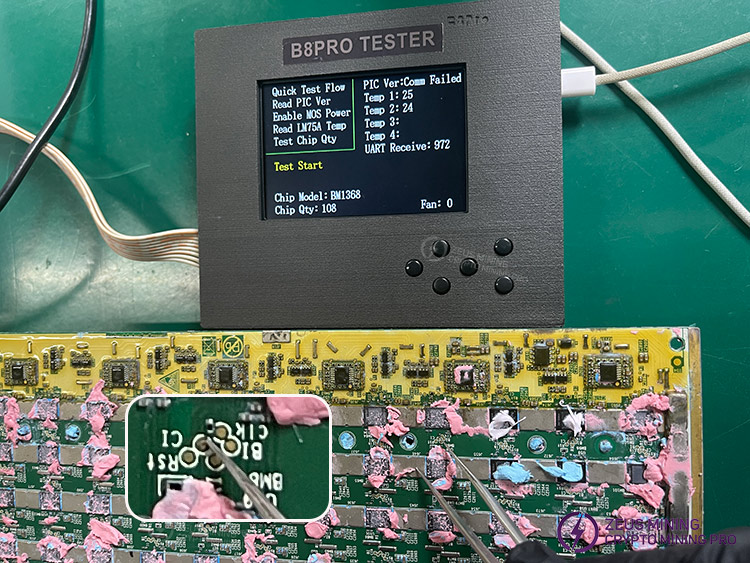

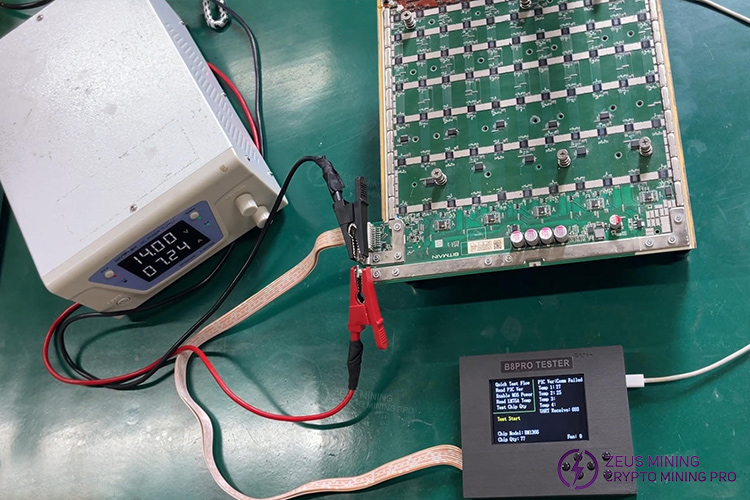

A continuación se muestra el diagrama de conexión:

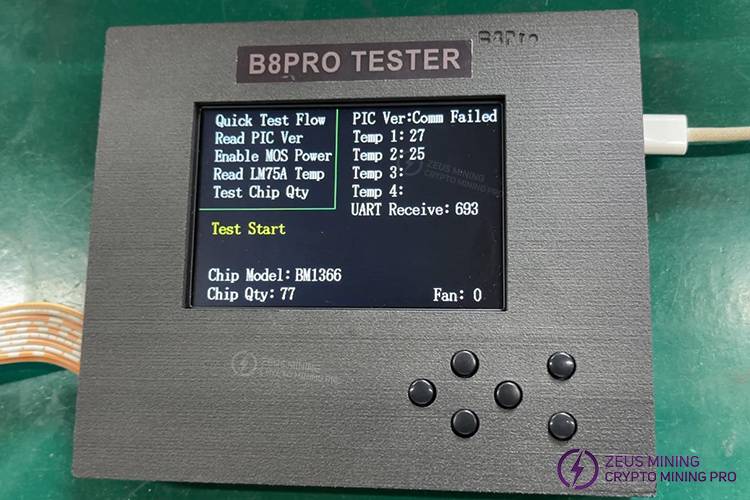

Tras seleccionar "ANT Test" y elegir el modelo de máquina y el modelo de chip correspondientes, verá la interfaz de prueba que se muestra en la siguiente figura:

PIC Ver: Comm Failed – Indica que a la placa de hash le falta el chip PIC.

Temp 1: 27 – Indica la temperatura del chip sensor de temperatura 1.

Temp 2: 25 – Indica la temperatura del chip sensor de temperatura 2.

Chip Model: BM1366 – Indica el modelo de chip ASIC de la placa de hash.

Chip Qty: 77 – Indica el número total de chips ASIC detectados.

2) Prueba de placas de hash Whatsminer

Tomando como ejemplo la placa de hash M50, conecte todos los cables:

① Utilice los cables de prueba rojo/negro de Whatsminer para conectar el dispositivo de prueba a la placa de hash M50;

② Encienda la fuente de alimentación ajustable KPS3030D;

③ Conecte la fuente de alimentación a la placa de hash: conecte la pinza de cocodrilo roja al terminal positivo y la pinza negra al terminal negativo;

④ Conecte y active la base de refrigeración para proporcionar refrigeración durante la prueba;

⑤ Pulse el botón "Output" de la fuente de alimentación para alimentar la placa de hash;

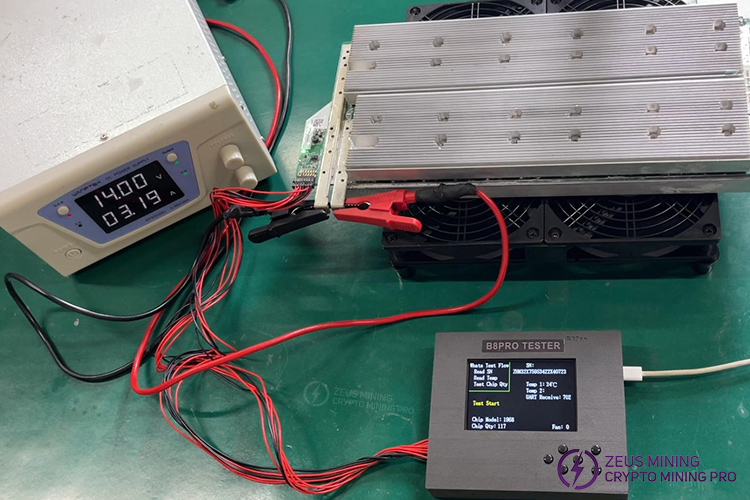

A continuación se muestra el diagrama de conexión:

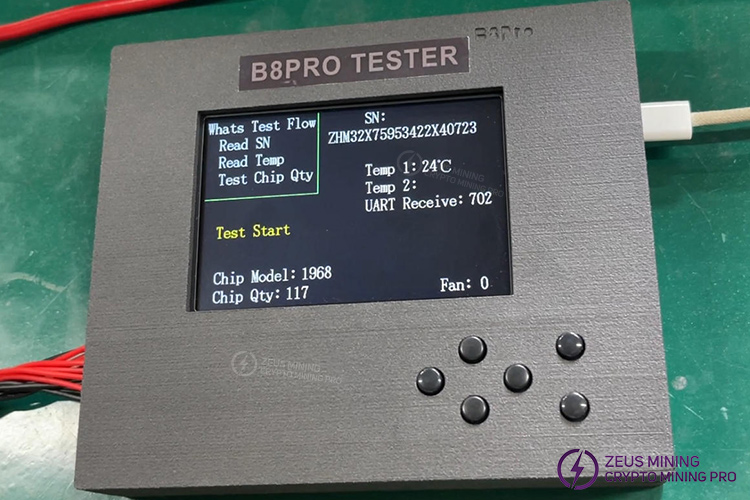

Tras seleccionar "Whats Test", elegir el modelo refrigerado por aire y seleccionar el modelo específico que se va a probar, verá la interfaz de prueba que se muestra en la siguiente figura:

Temp 1: 24°C – Indica la temperatura del chip sensor térmico.

Chip Model: KF1968 – Indica el modelo de los chips ASIC de la placa de hash.

Chip Qty: 117 – Indica el número total de chips ASIC detectados.

3. Lectura y escritura de archivos EEPROM de la placa de hash

Admite la lectura, escritura y guardado de archivos EEPROM para placas de hash de Whatsminer y Antminer. Los casos de uso habituales incluyen realizar una copia de seguridad de la EEPROM original antes de la reparación y escribir los datos de la EEPROM de una placa funcional en una defectuosa para restaurar su funcionamiento.

Los métodos para leer y escribir archivos EEPROM son los mismos tanto para Antminer como para Whatsminer; aquí se utiliza la placa de hash Antminer S19XP para la demostración.

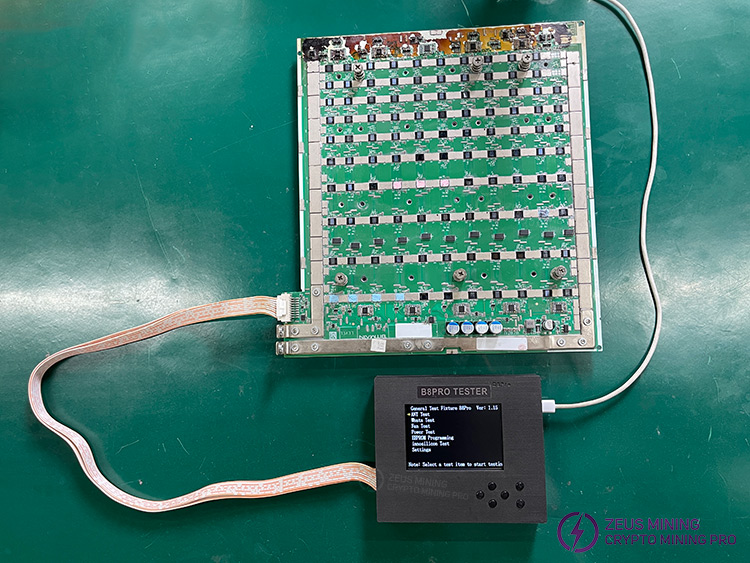

Conecte el cable de prueba entre el dispositivo de prueba y la placa de hash; el diagrama de conexión se muestra a continuación:

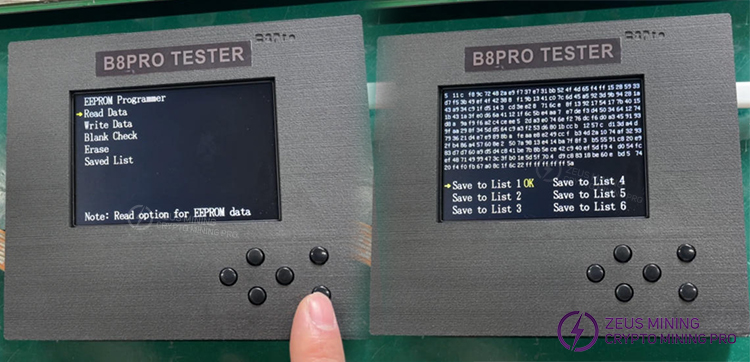

① Lectura de EEPROM: Tras seleccionar "Read Data", guarde los datos de la EEPROM de la placa de hash original en la "List 1". Asegúrese de realizar una copia de seguridad antes de reparar la placa de hash.

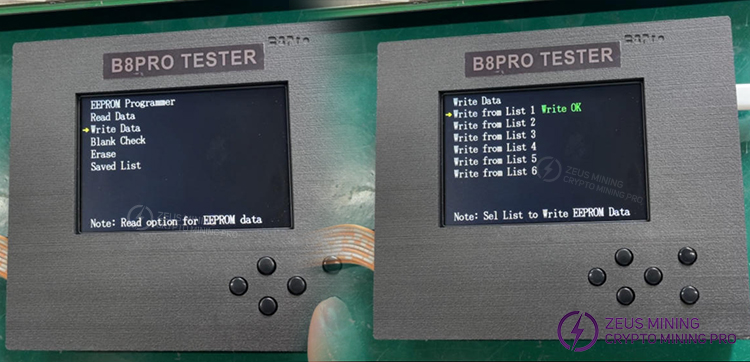

② Escritura en EEPROM: Tras seleccionar "Write Data", seleccione la "List 1" guardada anteriormente y espere a que aparezca el mensaje "Write OK", lo que indica que la operación de escritura se ha realizado correctamente.

El probador cuenta con seis ranuras de memoria no volátil; los datos de la EEPROM pueden guardarse en estas ranuras para su uso futuro.

4. Cortocircuito de señales CI/CO/TX/RXD para localizar rápidamente un chip defectuoso

Cuando una placa de hash no alcanza la tasa de hash requerida o un chip ASIC funciona mal, es posible identificar rápidamente el chip defectuoso provocando un cortocircuito en las señales CI/CO/TX/RXD del chip ASIC.

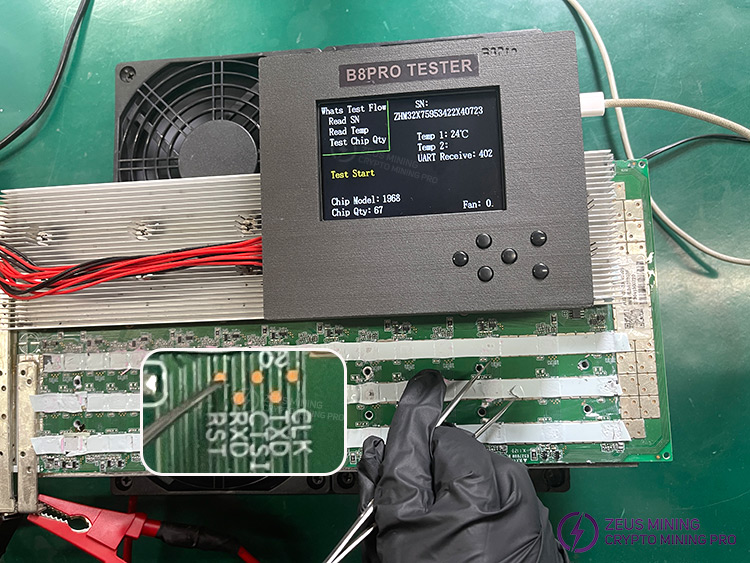

Procedimiento: Coloque una punta de unas pinzas en el punto de prueba de la señal CI/CO/TX/RXD del chip ASIC y la otra punta en el terminal negativo del mismo chip ASIC. Si el número del chip ASIC en cortocircuito coincide con el número que aparece en el probador, el chip funciona normalmente; si no coinciden, el chip está defectuoso.

5. Prueba de la fuente de alimentación Antminer

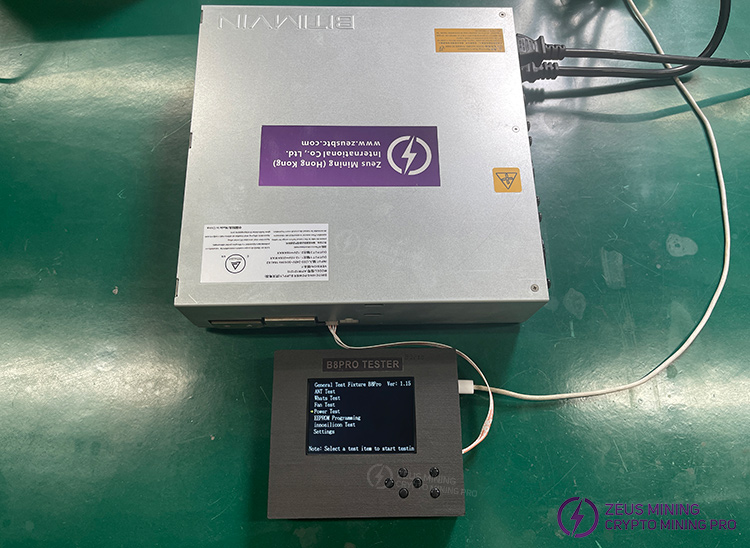

Para esta demostración utilizamos la fuente de alimentación APW12. Conecte el dispositivo de prueba a la fuente de alimentación utilizando un cable de regulación de voltaje de 4 pines; El diagrama de conexión se muestra a continuación:

Tras seleccionar "Power Test" en el dispositivo de prueba, elija el modelo de fuente de alimentación y el voltaje de salida correspondientes; luego, haga clic en el botón "OK" para visualizar la siguiente interfaz de prueba:

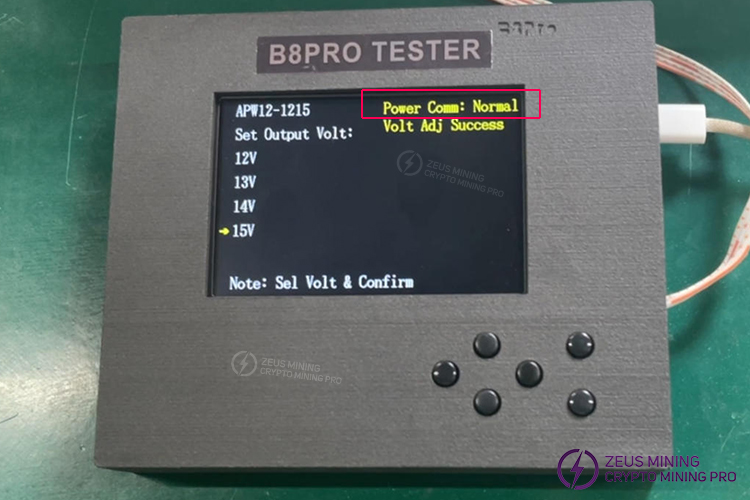

Power Comm: Normal – Indica que el voltaje de la fuente de alimentación es normal.

6. Evaluación del estado del ventilador

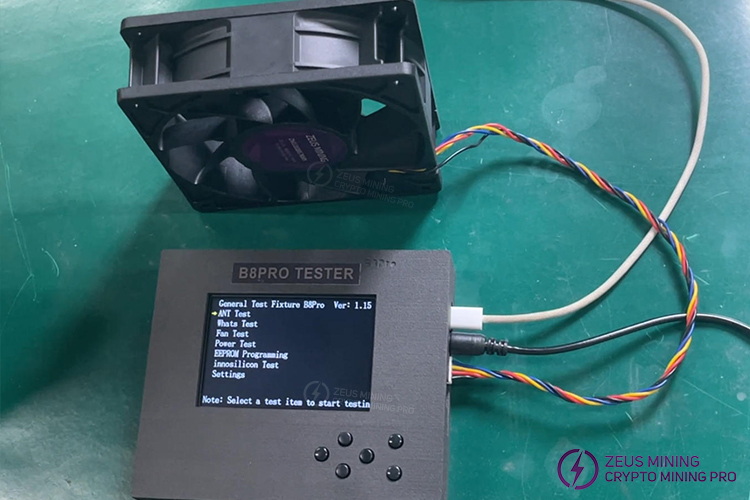

El dispositivo de prueba B8 B8 Pro evalúa el estado del ventilador midiendo su velocidad de rotación. El diagrama de conexión se muestra a continuación:

Nota: Es necesario conectar una fuente de alimentación de 12 V para realizar la prueba del ventilador.

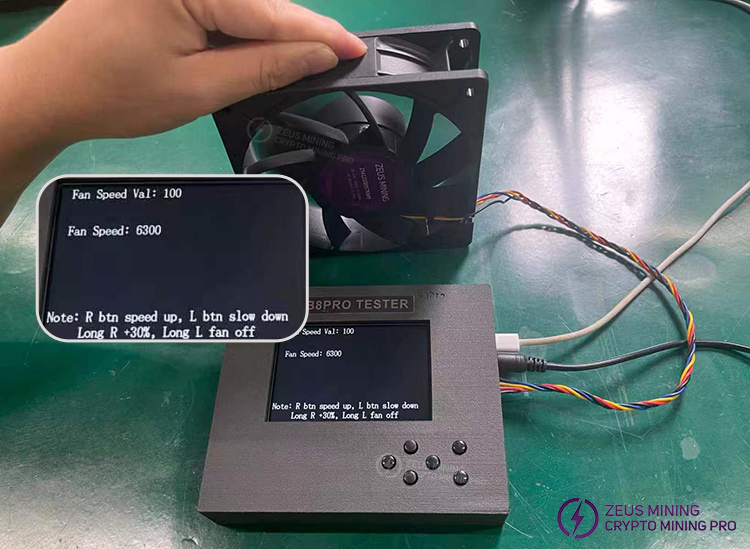

Seleccione el botón "Fan Test" en el dispositivo de prueba para acceder a la pantalla de prueba; a continuación, mantenga presionado el botón "Right" para ajustar el valor de velocidad del ventilador a 100, permitiendo que este funcione a máxima velocidad. Una diferencia de aproximadamente el 10 % entre la velocidad en tiempo real y la velocidad establecida indica un funcionamiento normal.

Fan Speed Val: 100 – Indica que el ventilador funciona a máxima velocidad.

Fan Speed: 6300 – Indica que la velocidad del ventilador es de 6300 RPM.

III. Precauciones de seguridad

1. El puerto Tipo-C suministra energía únicamente a la unidad de prueba. La placa de hash debe alimentarse mediante una fuente de alimentación independiente y ajustable.

2. Desconecte siempre la alimentación antes de conectar o desconectar los cables de señal y de alimentación; la conexión o desconexión en caliente puede dañar los puertos de E/S del dispositivo de prueba.

3. La clonación de la EEPROM requiere un archivo de respaldo de la misma versión de hardware; las discrepancias en el firmware pueden provocar fallos de funcionamiento en la placa de hash.

4. Los chips ASIC generan calor durante la prueba de la placa de hash; se recomienda utilizar una base de refrigeración.
